ZTD-05 / VN-16



Véhicule à armement lourd chinois ZTD-05 / VN-16



ZTD-05 100

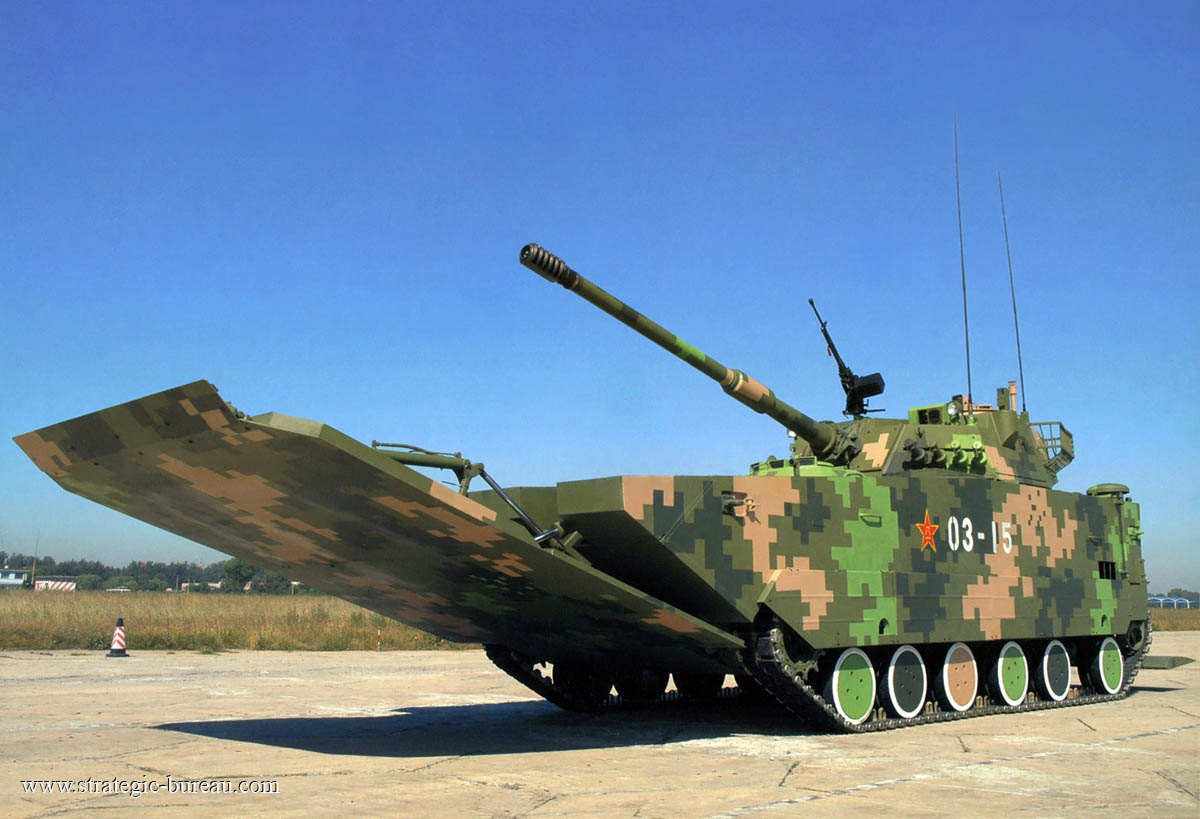

ZTD-05. Photo: Chinese Army



     Le ZTD-05 est un Véhicule à Armement Lourd chinois. Il a été développé à la fin des années 1990 par Norinco. Le ZTD-05 est entré en service en 2005.

     Le ZTD-05 utilise le châssis du véhicule blindé de combat d’infanterie amphibie chinois ZBD-05, appelé également Type-05 au sein des Forces armées et ZBD-2000 lors de son développement. La famille des véhicules ZBD-ZTD développée pour les unités de l’infanterie de marine est optimisée pour les missions de débarquement. La famille des véhicules ZBD-ZTD inclut le véhicule Poste de Commandement, VBTT et véhicule de déminage.

     Le châssis chenillé possède un groupe motopropulseur spécifique qui développe 590 ch sur terre et jusqu’à 1 480 ch en navigation. Il permet d’atteindre une vitesse de 65 km/h sur terre et de 25 km/h sur l’eau. La motorisation est installée à l’avant droit du châssis et le poste de pilotage à l’avant gauche.

     Le ZTD-05 est développé pour le tir direct en appui des unités d’infanterie. Il est équipé d’une tourelle biplace armée d’un canon stabilisé de 105 mm. Il est capable de tirer en mouvement sur terre et sur l’eau. Le ZTD-05 remplace le char léger amphibie Type-63A en service dans les unités de l’infanterie de marine chinoise. La version d’exportation du ZTD-05 est présentée sous le nom VN-16.




Armement

Canon : 105 mm
Mitrailleuse coaxiale : 7.62 mm
Mitrailleuse : 12.7 mm


Caractéristiques techniques

Equipage : 4
Motorisation : diesel, 590 ch sur terre / 1480 ch sur l’eau
Vitesse : 65 km/h
Vitesse sur l’eau : 25 km/h
Poids : 26 t


Dimensions

Longueur du châssis : 9.50 m
Longueur en navigation : 12.42 m
Largeur : 3.36 m
Hauteur : 3.04 m






ZTD-05 103

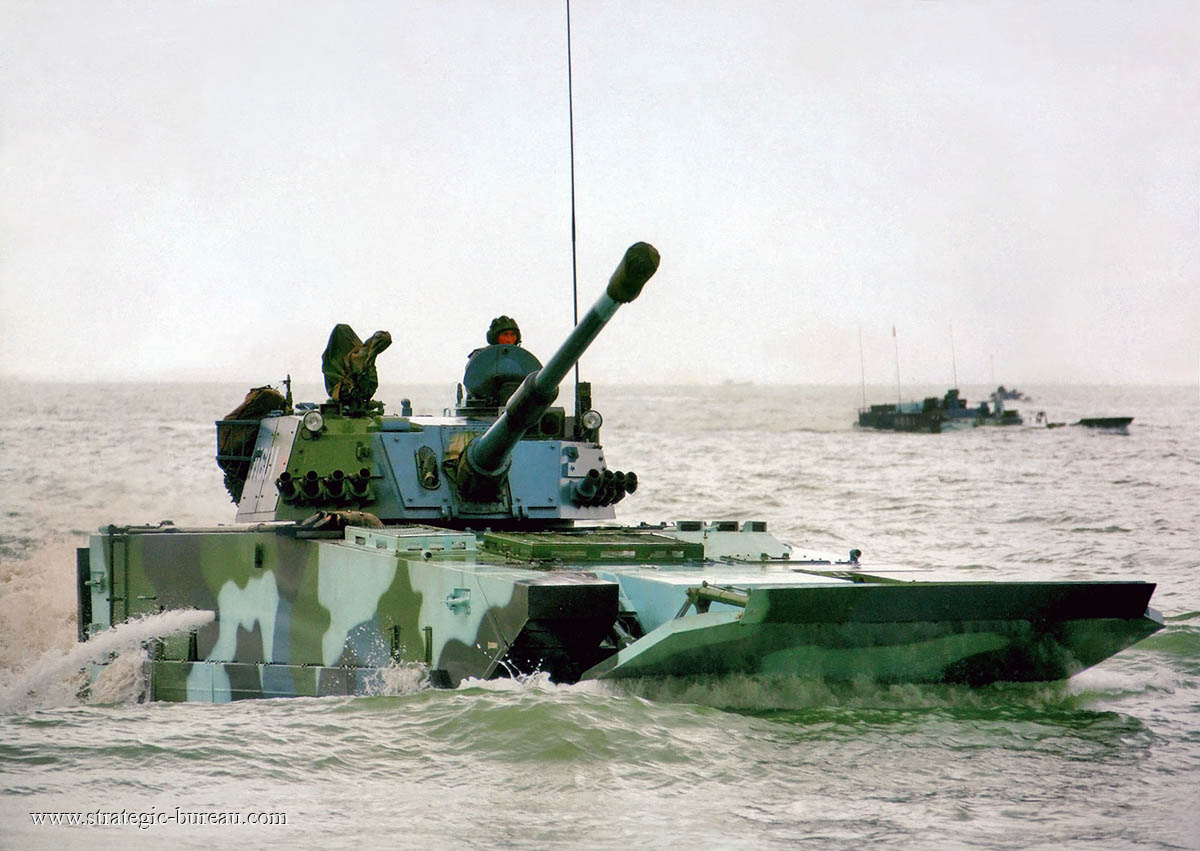

ZTD-05. Photo: Chinese Army



ZTD-05 104

ZTD-05. Photo: Chinese Army



ZTD-05 105

ZTD-05. Photo: Chinese Army
