M47 Patton



Char de combat américain M47 Patton

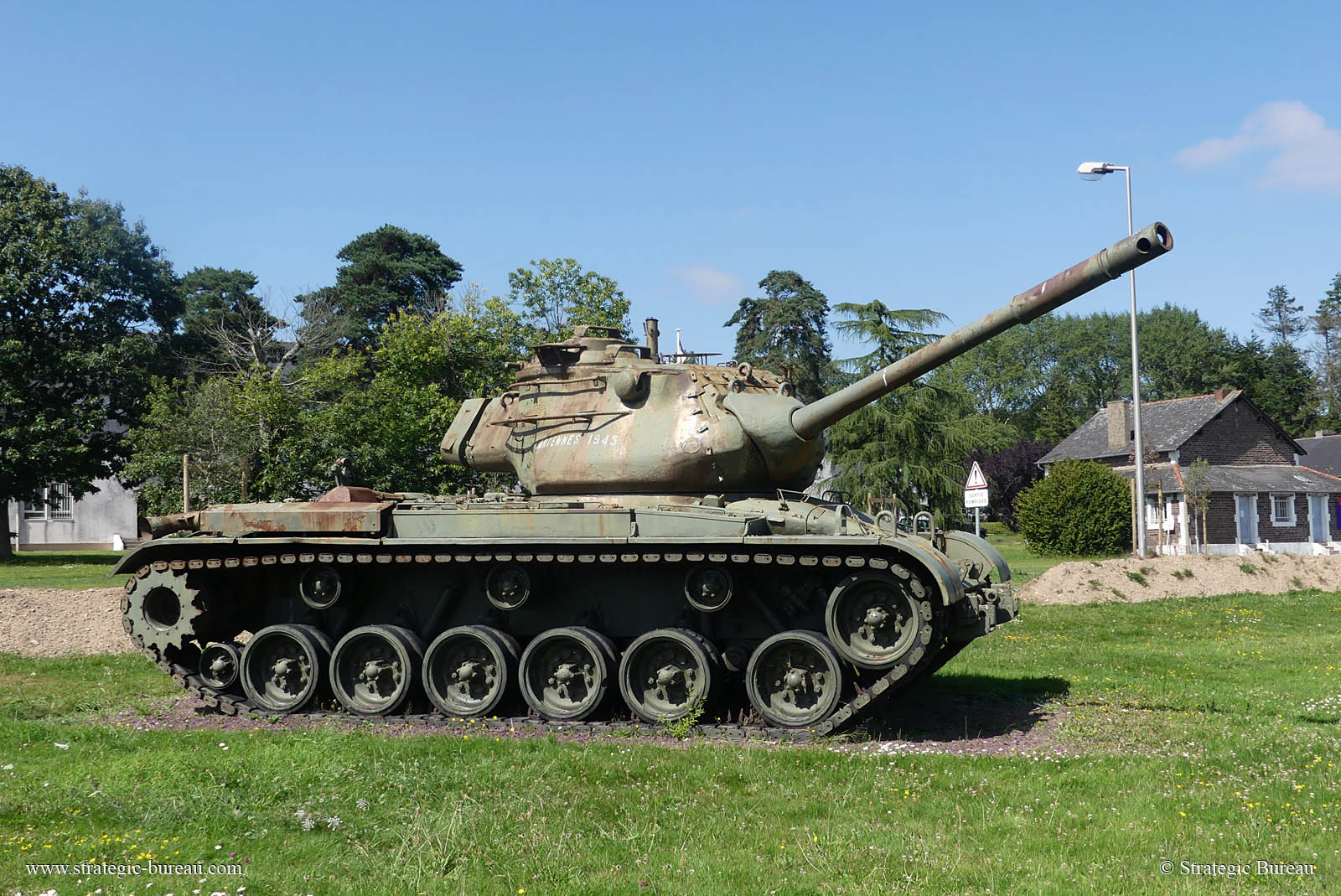

M47_Patton_char_USA_001

M47 Patton. Photo : Strategic Bureau



     Le M47 Patton est un char de combat américain. Il est développé dans les années 1950 par Detroit Arsenal. Le M47 Patton est entré en service en 1951.

     Le M47 Patton fait partie de la lignée des chars M46 Patton, M47 Patton, M48 Patton et M60. Il est développé en urgence pour faire face aux nouveaux chars soviétiques.

     Le M47 Patton emploie le châssis modifié du char M46 Patton. Il reçoit la protection renforcée du glacis avant, le système de refroidissement amélioré et le nouveau système électrique. Le train de roulement est à six galets et trois rouleaux porteurs. La majorité des M47 possède un petit galet de tension de chenille installé à l’arrière, entre le sixième galet et le barbotin.

     La tourelle est dérivée de la tourelle du projet du char T42, resté au niveau de prototype. Elle est armée d’un canon rayé de 90 mm et d’une mitrailleuse coaxiale M1919A4E1 de 7,62 mm. L’armement est complété par une mitrailleuse antiaérienne Browning M2 de 12,7 mm et d’une mitrailleuse de capot M1919A4E1 de 7,62 mm. La dotation en munition est de 71 obus de 90 mm, 440 cartouches de 12,7 mm et 4 125 cartouches de 7,62 mm. Le M47 Patton est le dernier char américain à avoir une mitrailleuse de capot.

     Le M47 Patton a été peu exploité aux Etats-Unis, rapidement remplacé par le M48. Il a été largement exporté dans le monde, notamment en France, livré en 856 exemplaires à partir de 1953.




Armement

Canon : 90 mm
Mitrailleuse coaxiale : 7,62 mm M1919A4E1
Mitrailleuse : 12,7 mm Browning M2
Mitrailleuse de capot : 7,62 mm M1919A4E1


Caractéristiques techniques

Equipage : 5
Motorisation : UTD-29M, 500 ch
Vitesse : 70 km/h
Poids : 44,1 t


Dimensions

Longueur du châssis : 8,51 m
Longueur avec le canon : — m
Largeur : 3,51 m
Hauteur : 3,35 m

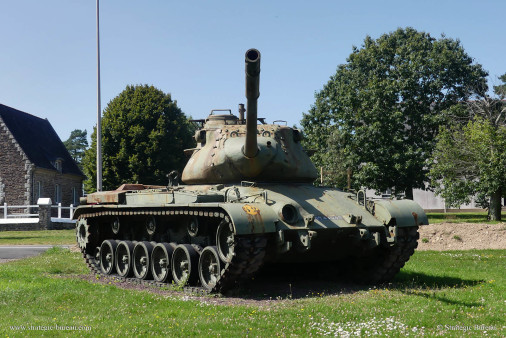

M47_Patton_char_USA_002

M47 Patton. Photo : Strategic Bureau

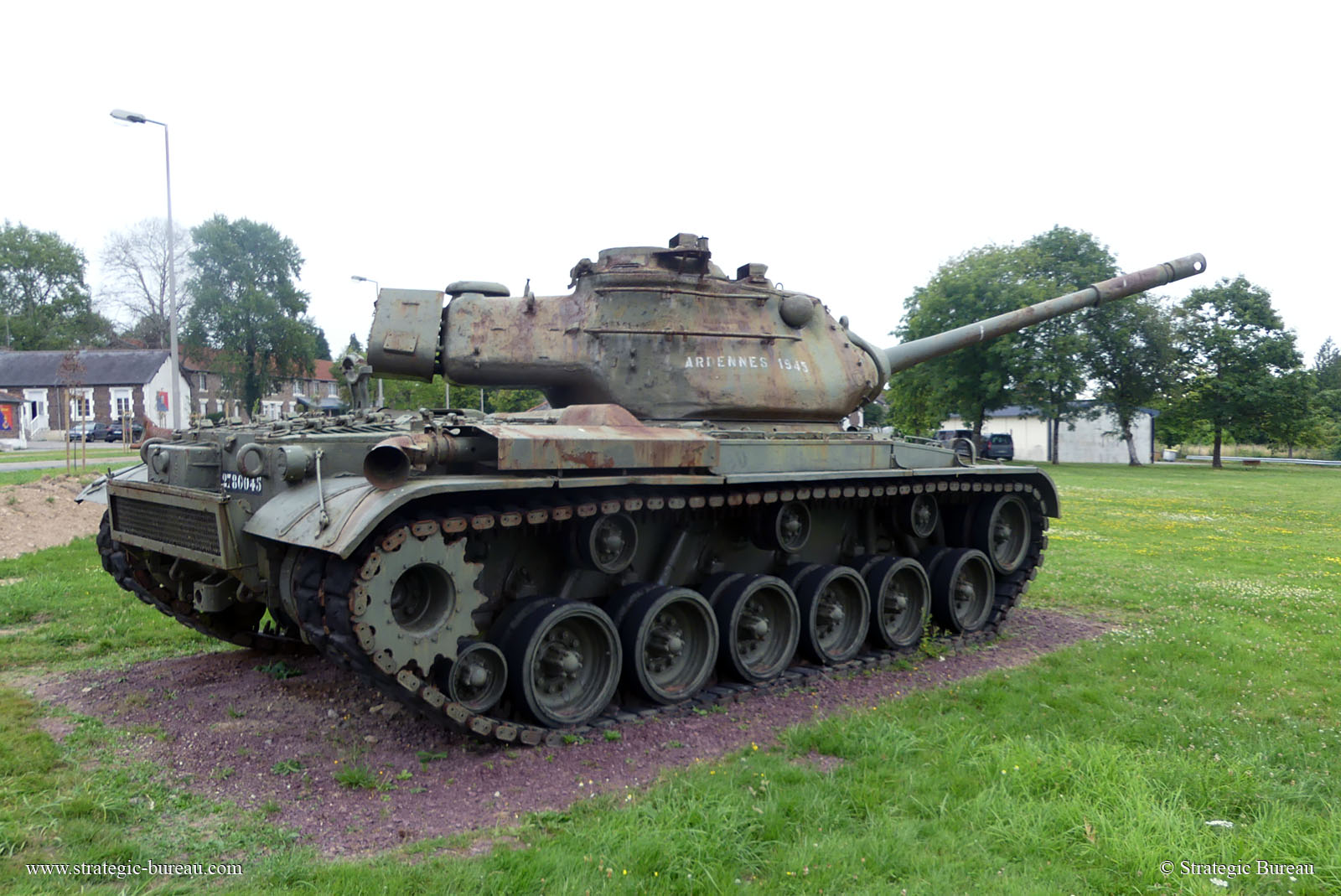

M47_Patton_char_USA_003

M47 Patton. Photo : Strategic Bureau

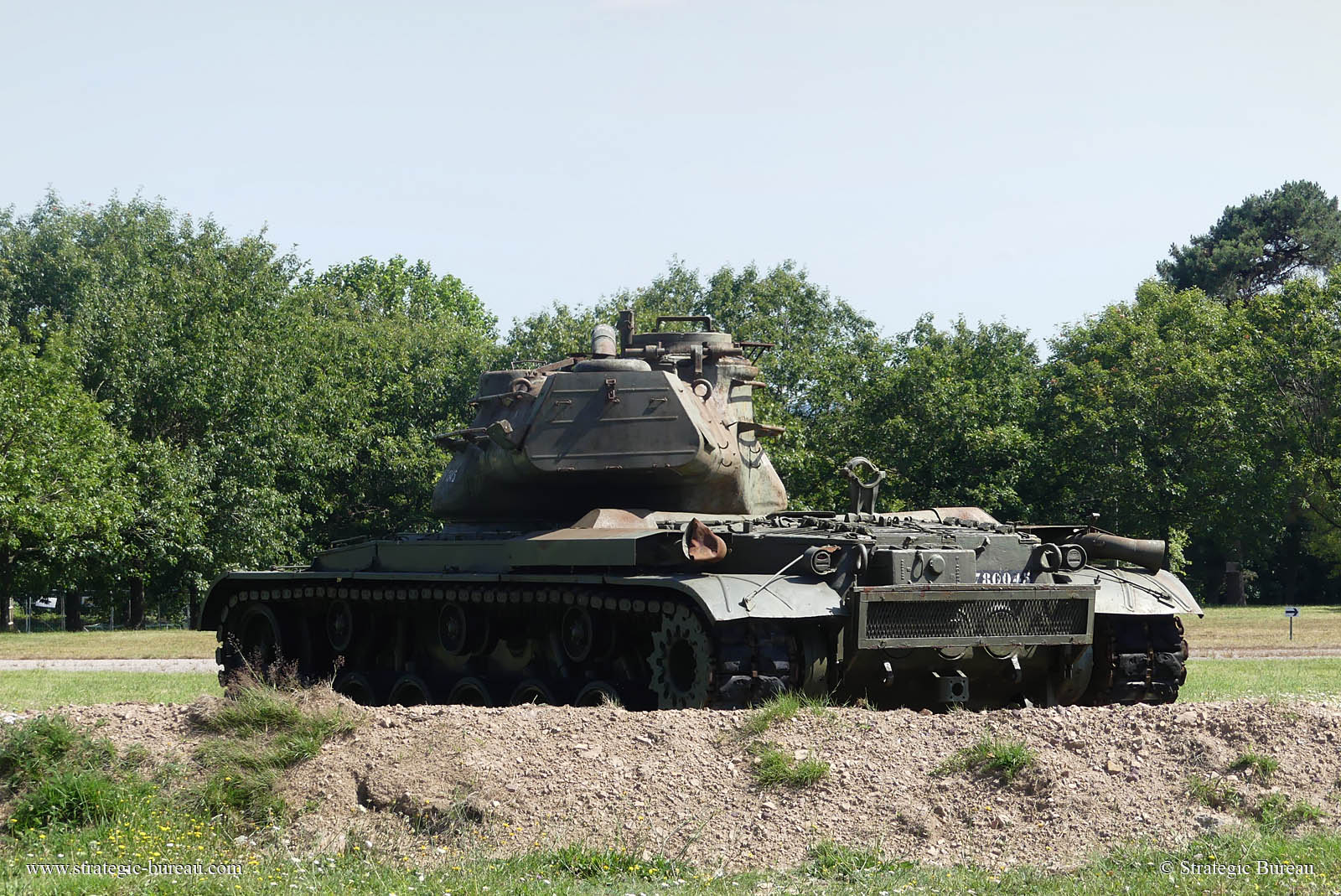

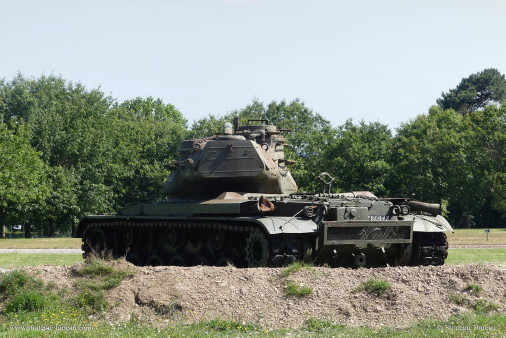

M47_Patton_char_USA_004

M47 Patton. Photo : Strategic Bureau

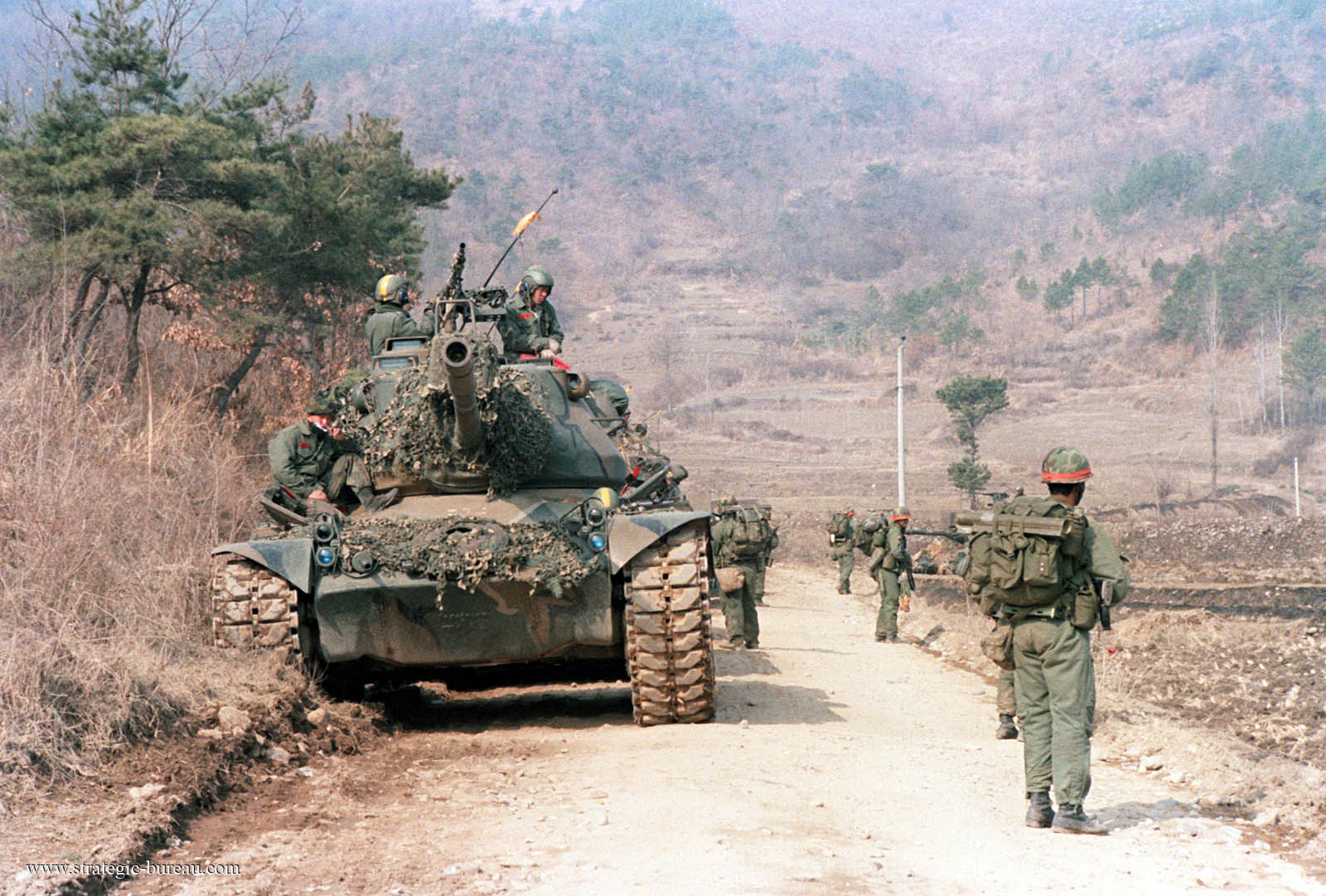

M47_Patton_char_USA_005

M47 Patton

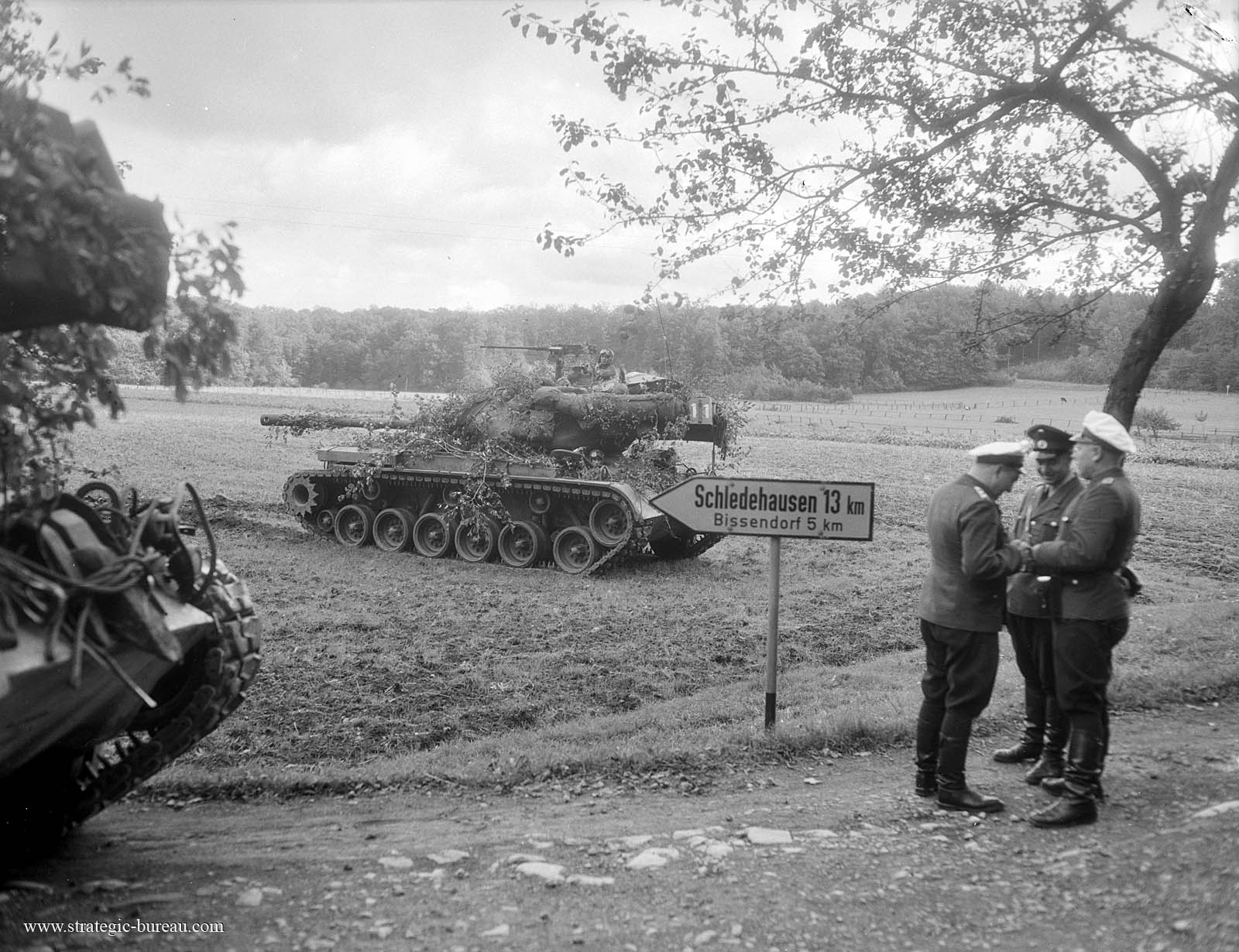

M47_Patton_char_USA_006

M47 Patton. Photo : Bundeswehr

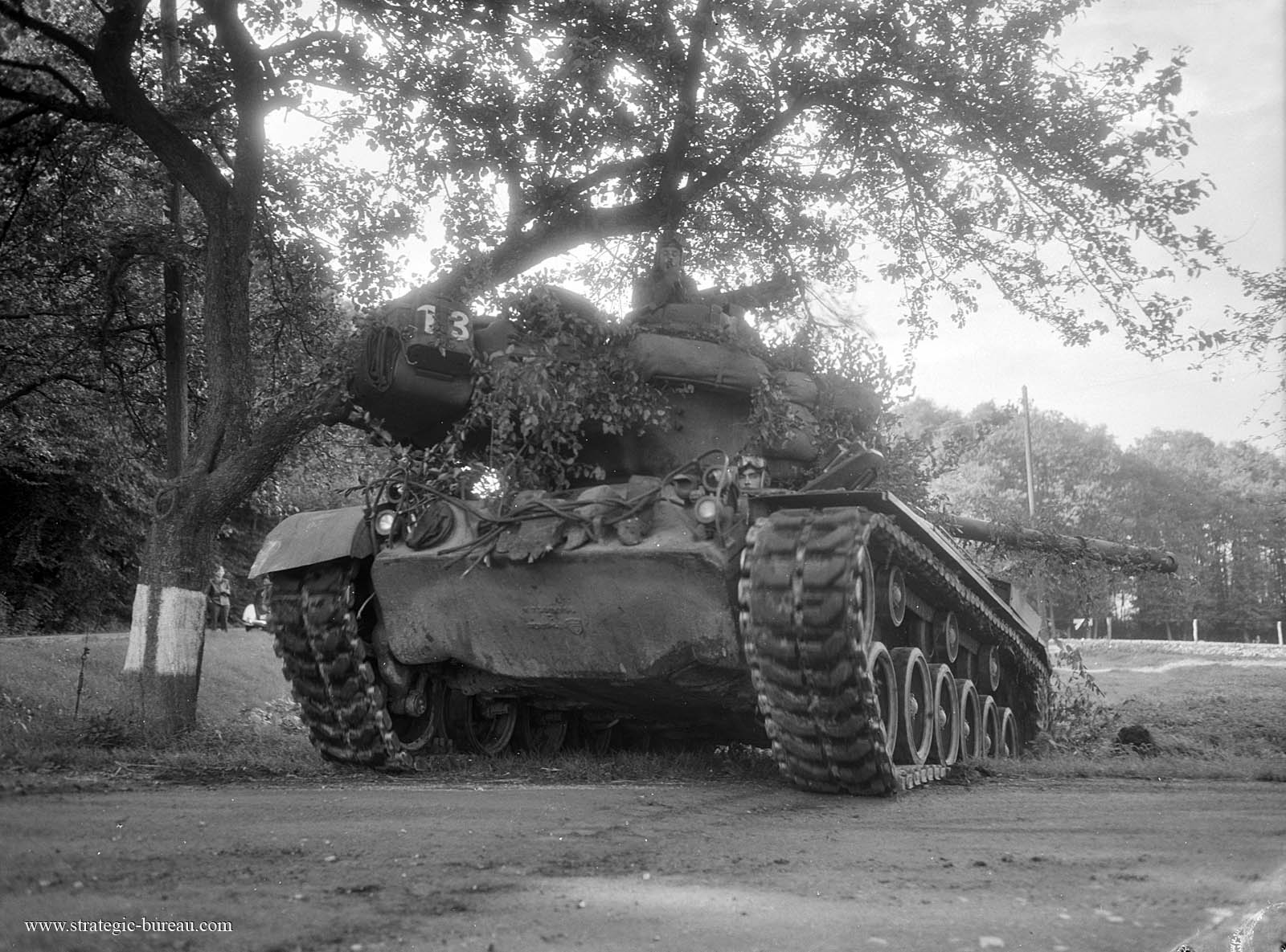

M47_Patton_char_USA_007

M47 Patton. Photo : Bundeswehr
