FGM-148 Javelin



Missile antichar américain FGM-148 Javelin



Javelin-missile-USA-A101

FGM-148 Javelin



     Le FGM-148 Javelin est un missile antichar américain. Il a été développé dans les années 1980-1990 par Texas Instruments et Martin Marietta (aujourd’hui Raytheon et Lockheed Martin). Le FGM-148 Javelin est entré en service en 1996.

     Le FGM-148 Javelin est un missile autoguidé à la capacité « tire et oublie ». Elle permet de quitter la position immédiatement après le tir. Le missile possède une tête à charge creuse double. La portée maximale est de 2 500 m.




Armement

Calibre : 127 mm
Portée maximale: 2 500 m
Cadence de tir : 3 coups en 1 min


Caractéristiques techniques

Equipe : 2
Mode de guidage : autoguidé a capteur thermique
Vitesse : 190 m/sec
Poids du poste de tir : 6,8 kg avec une batterie
Poids de missile : 15.5 kg


Dimensions du poste de tir

Longueur : 0.49 m
Largeur : 0.41 m
Hauteur : 0.33 m

Dimensions du missile

Longueur : 1.10 m
Longueur avec le tube : 1.20 m
Diamètre du tube : 142 mm







Javelin_missile_USA_002

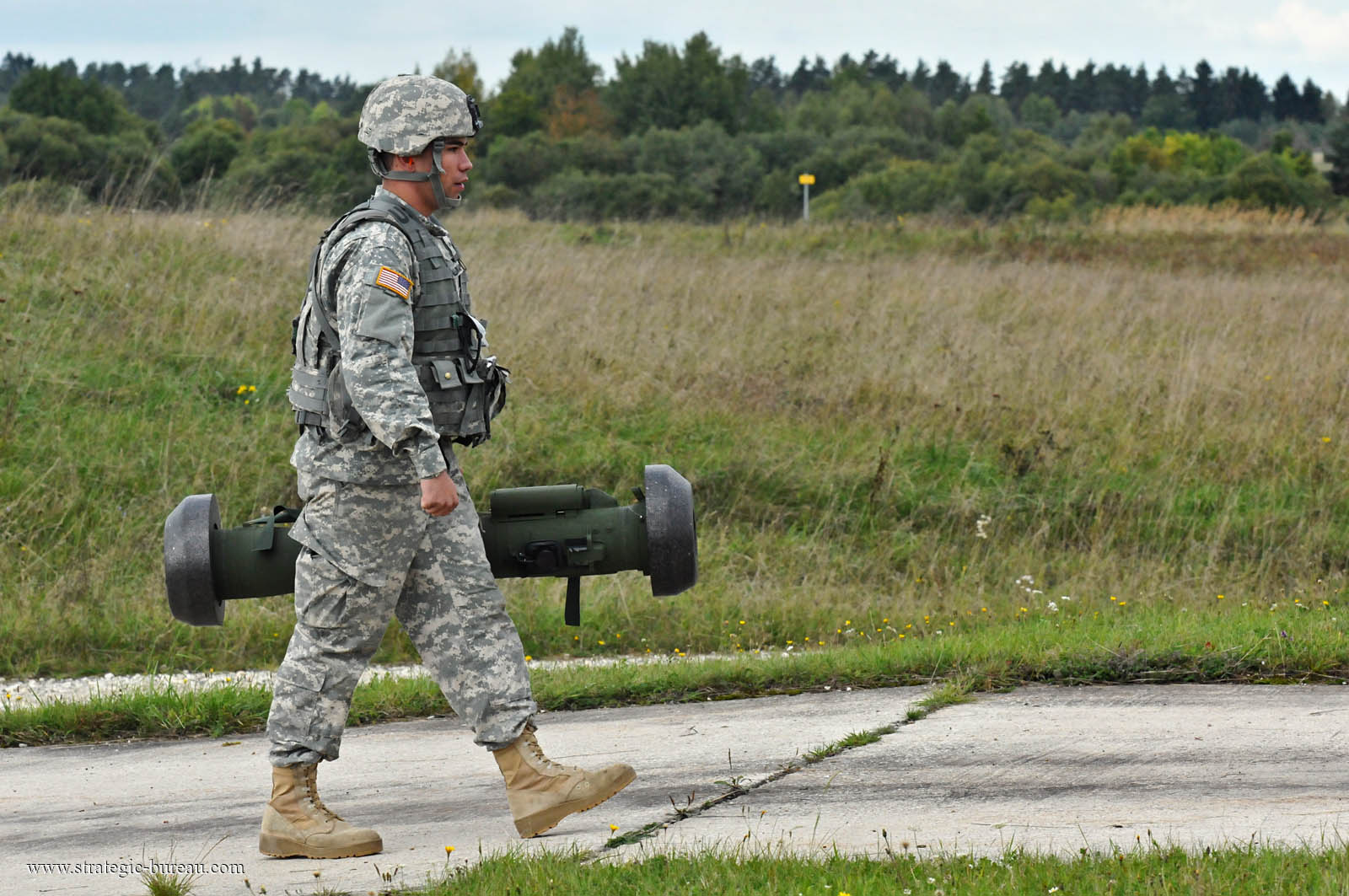

FGM-148 Javelin. Photo: US Army



Javelin_missile_USA_003

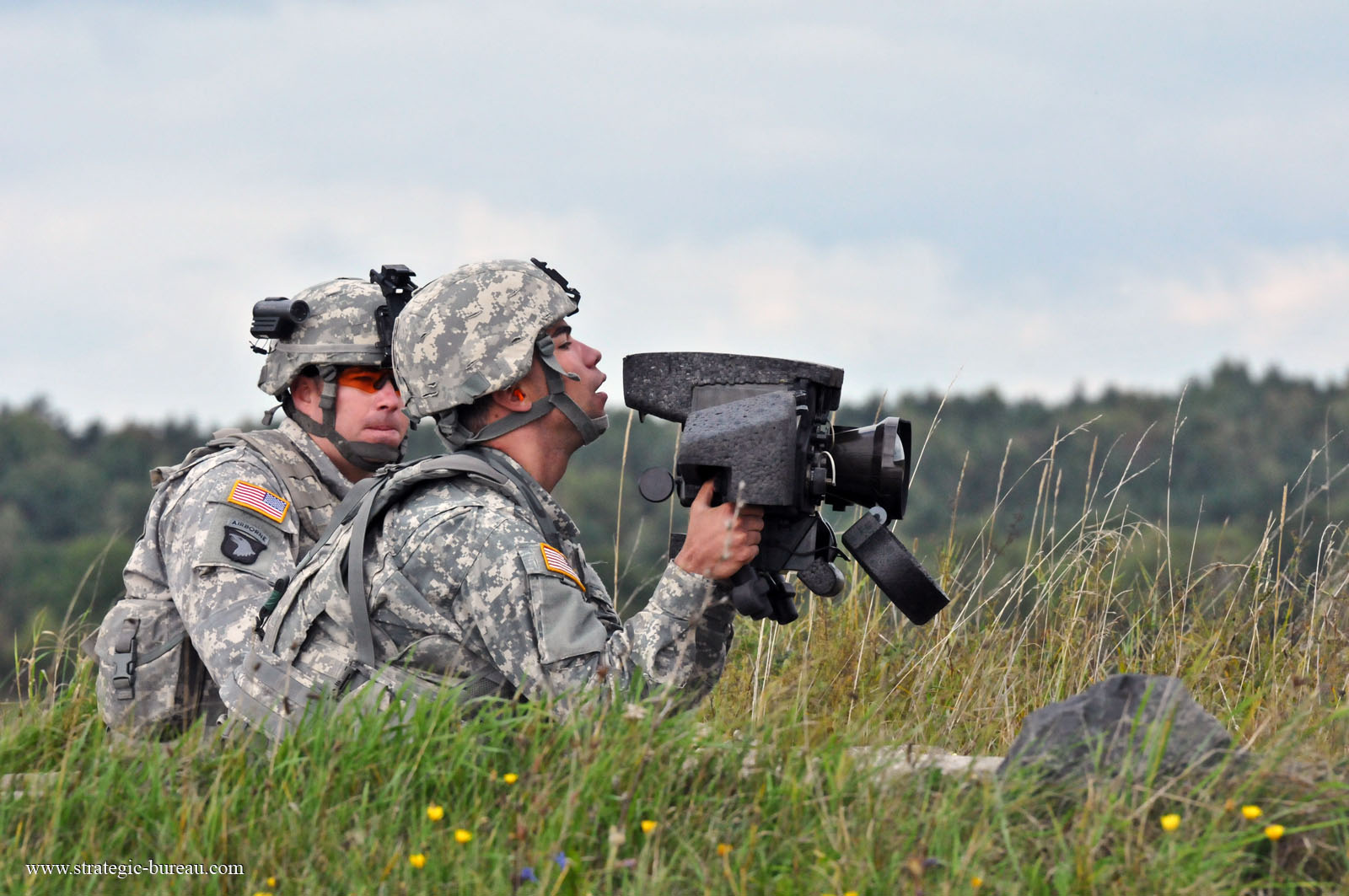

FGM-148 Javelin. Photo: US Army



Javelin_missile_USA_004_tir

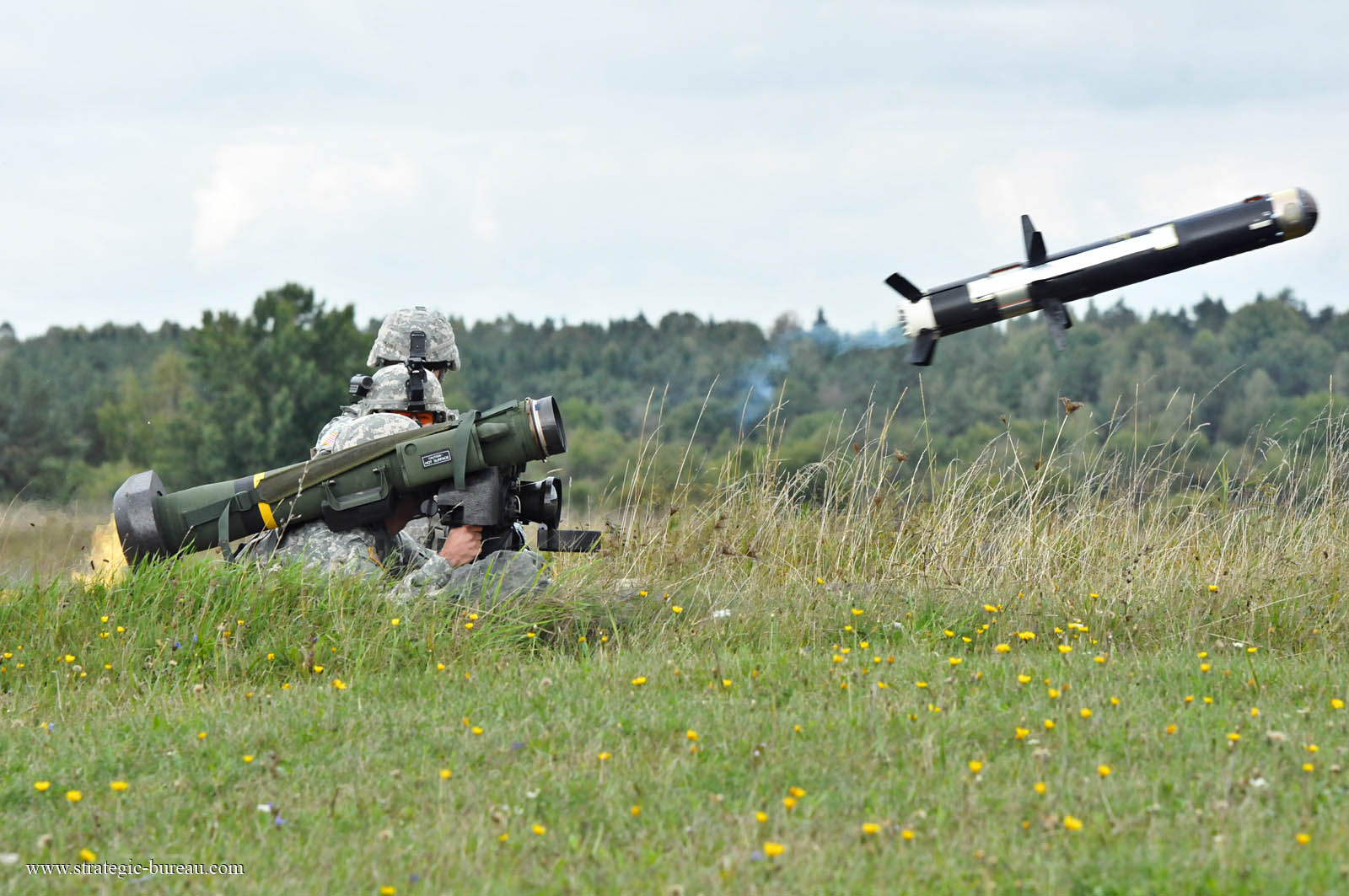

FGM-148 Javelin. Photo: US Army



Javelin_missile_USA_005

FGM-148 Javelin. Photo: US Army



Javelin_missile_USA_009

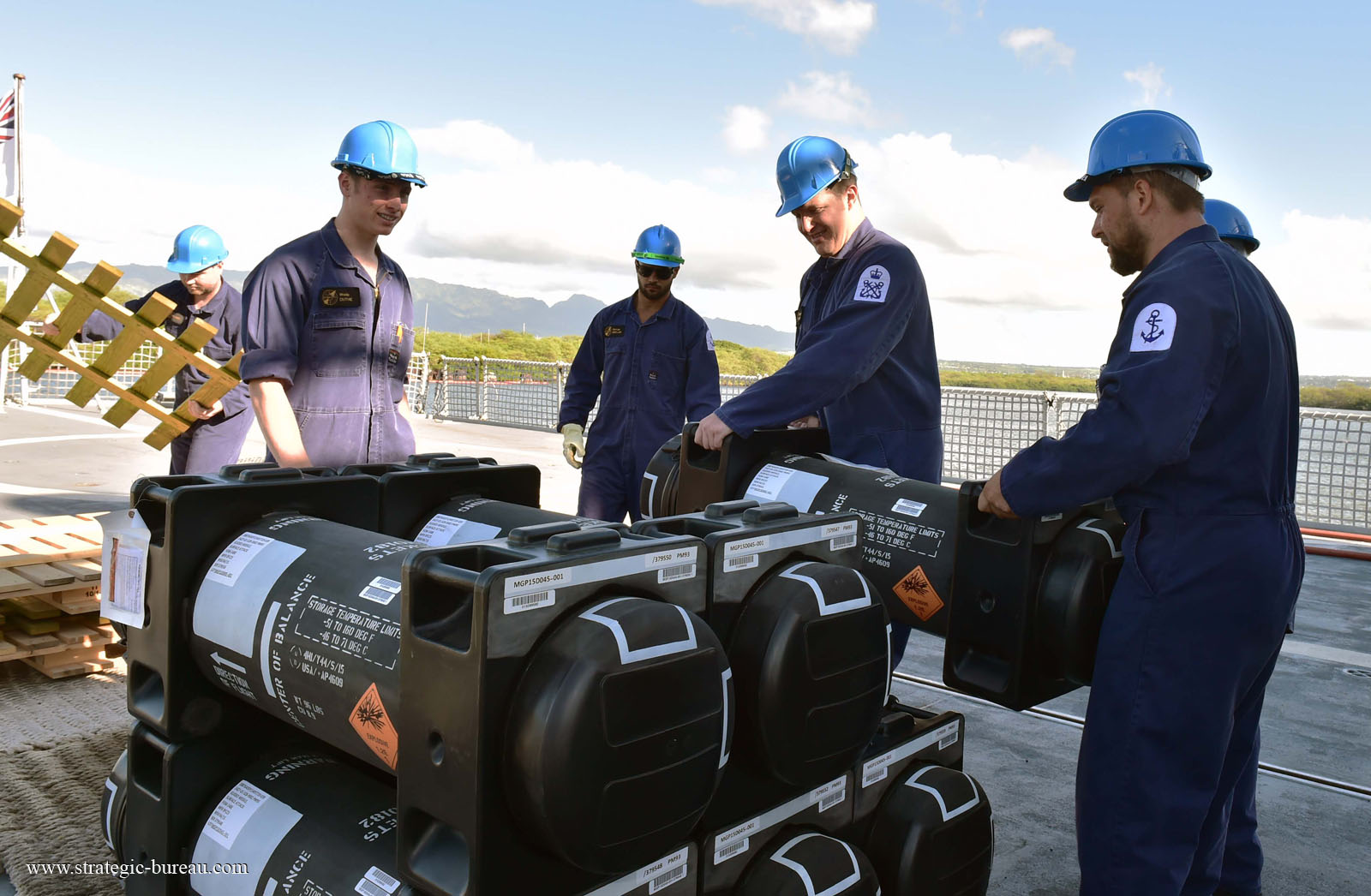

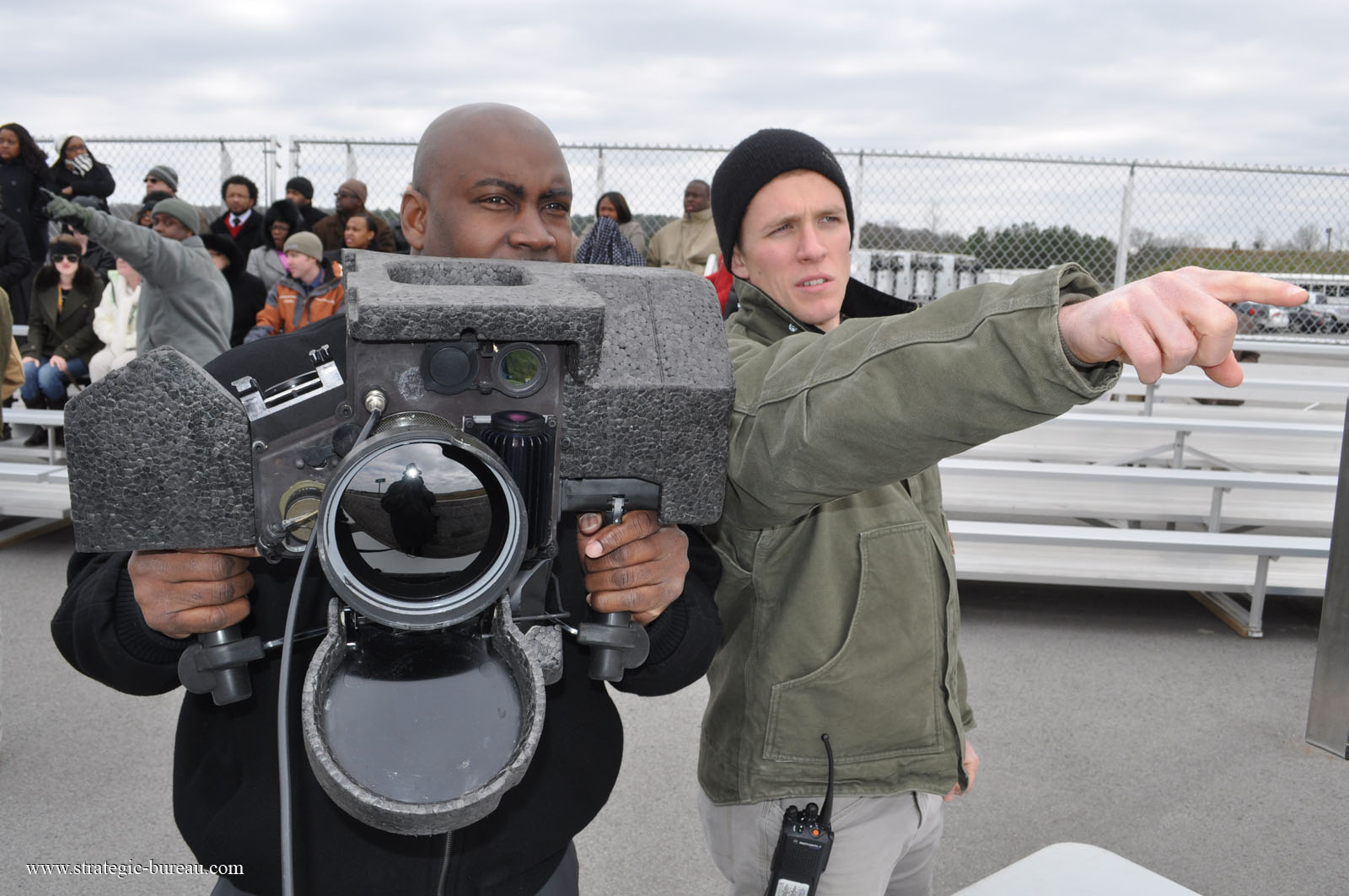

FGM-148 Javelin. Photo: USMC



Javelin_missile_USA_006

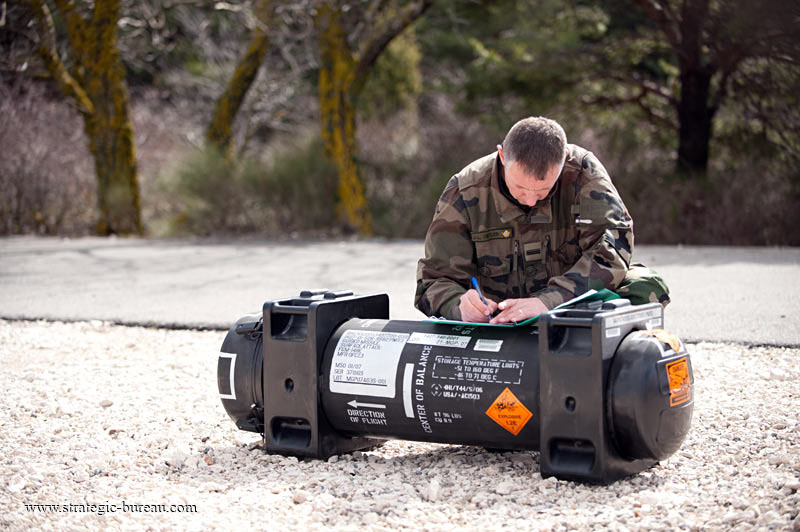

FGM-148 Javelin. Photo: French Army



Javelin_missile_USA_007

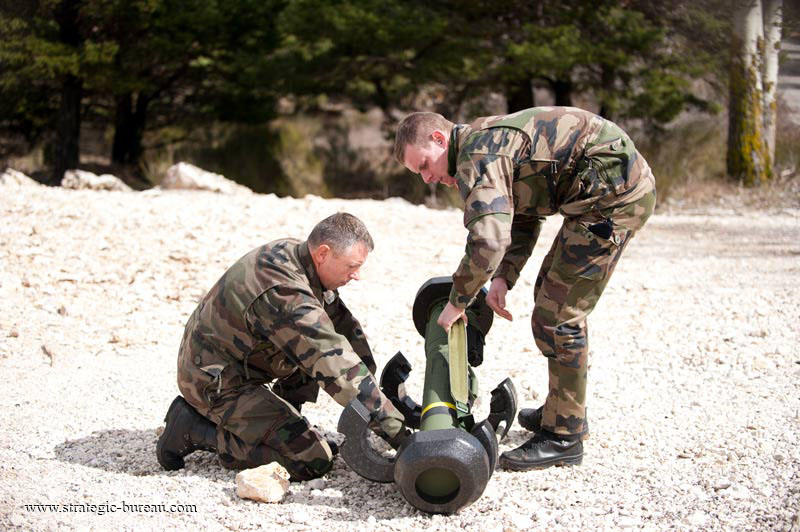

FGM-148 Javelin. Photo: French Army



Javelin_missile_USA_008

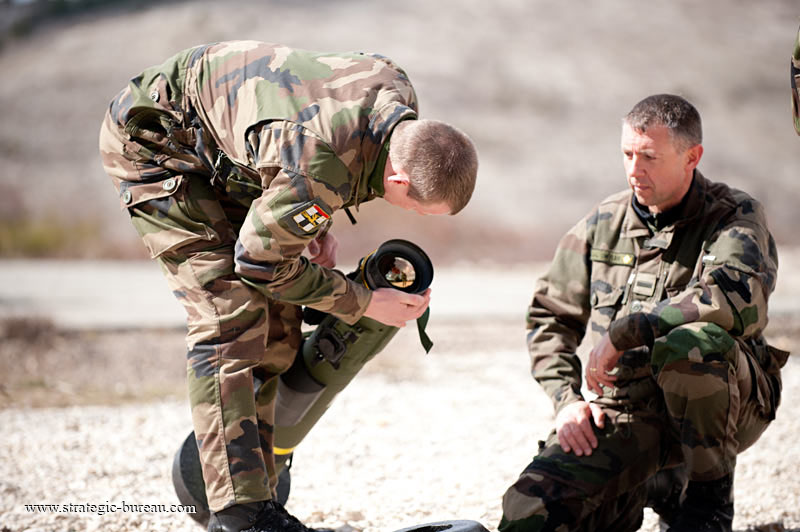

FGM-148 Javelin. Photo: French Army



Javelin_missile_USA_010_Infographie

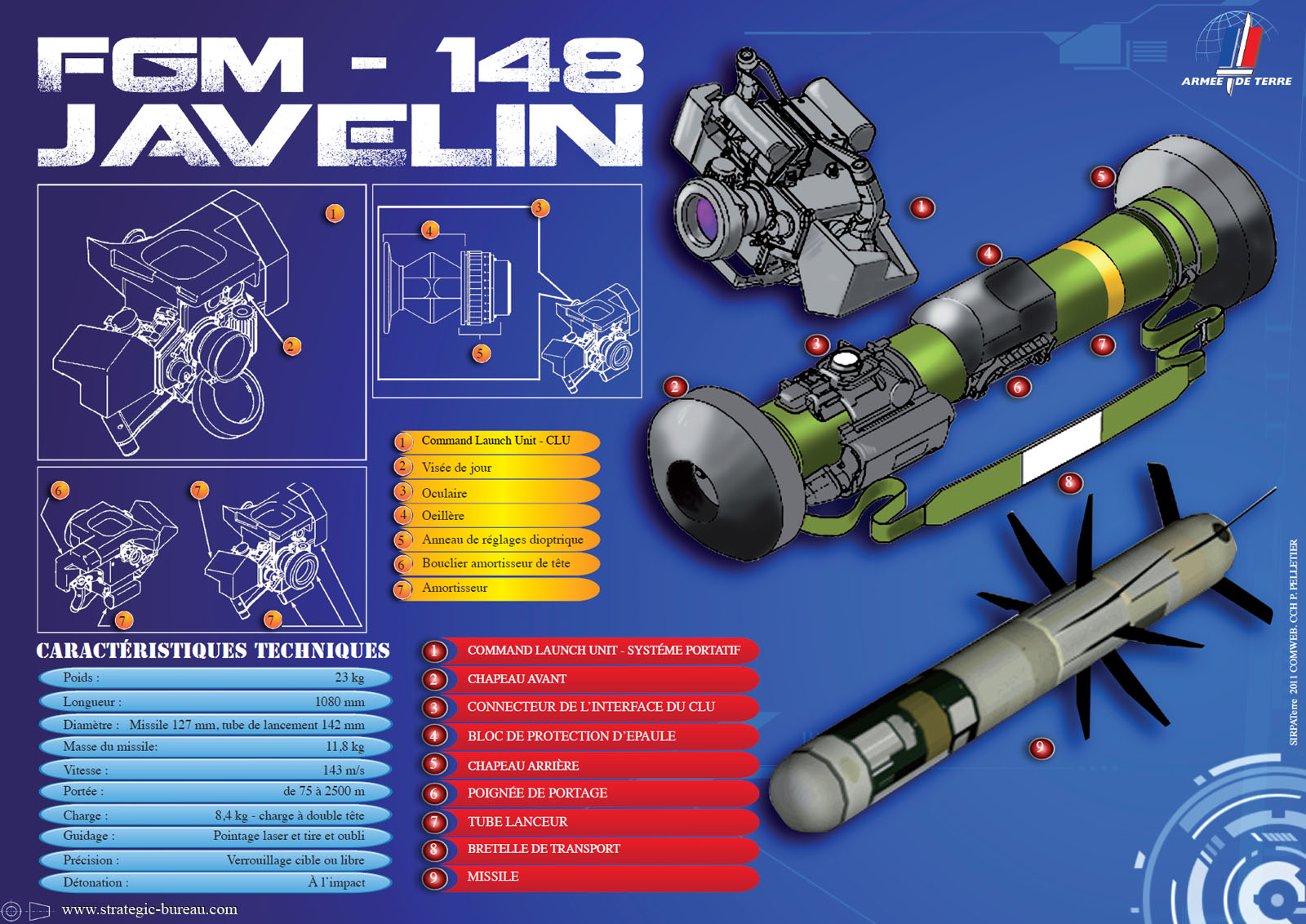

FGM-148 Javelin. Credit: French MoD



Javelin_missile_USA_011_tir

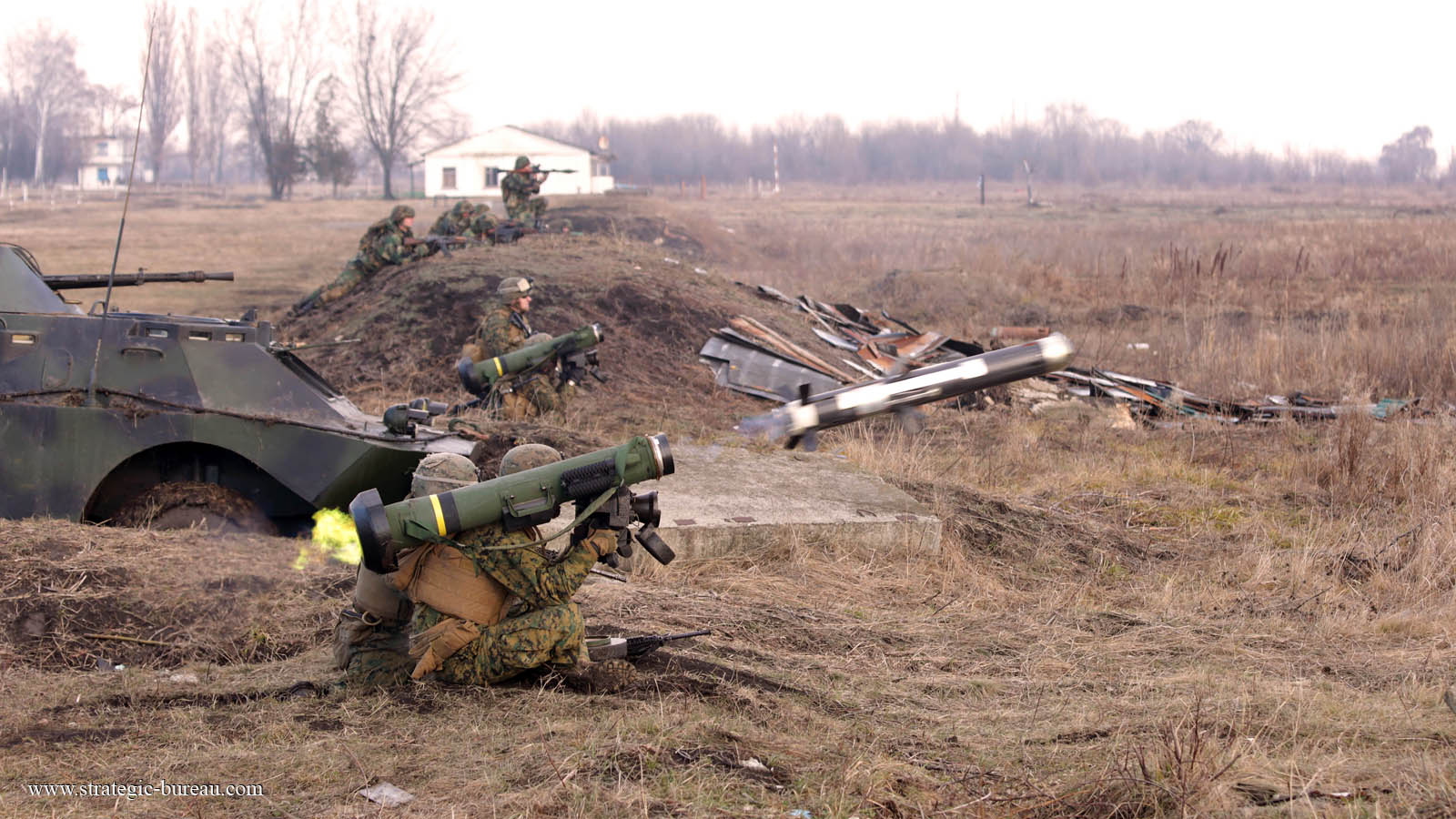

FGM-148 Javelin. Photo: USMC



Javelin_missile_USA_012_tir

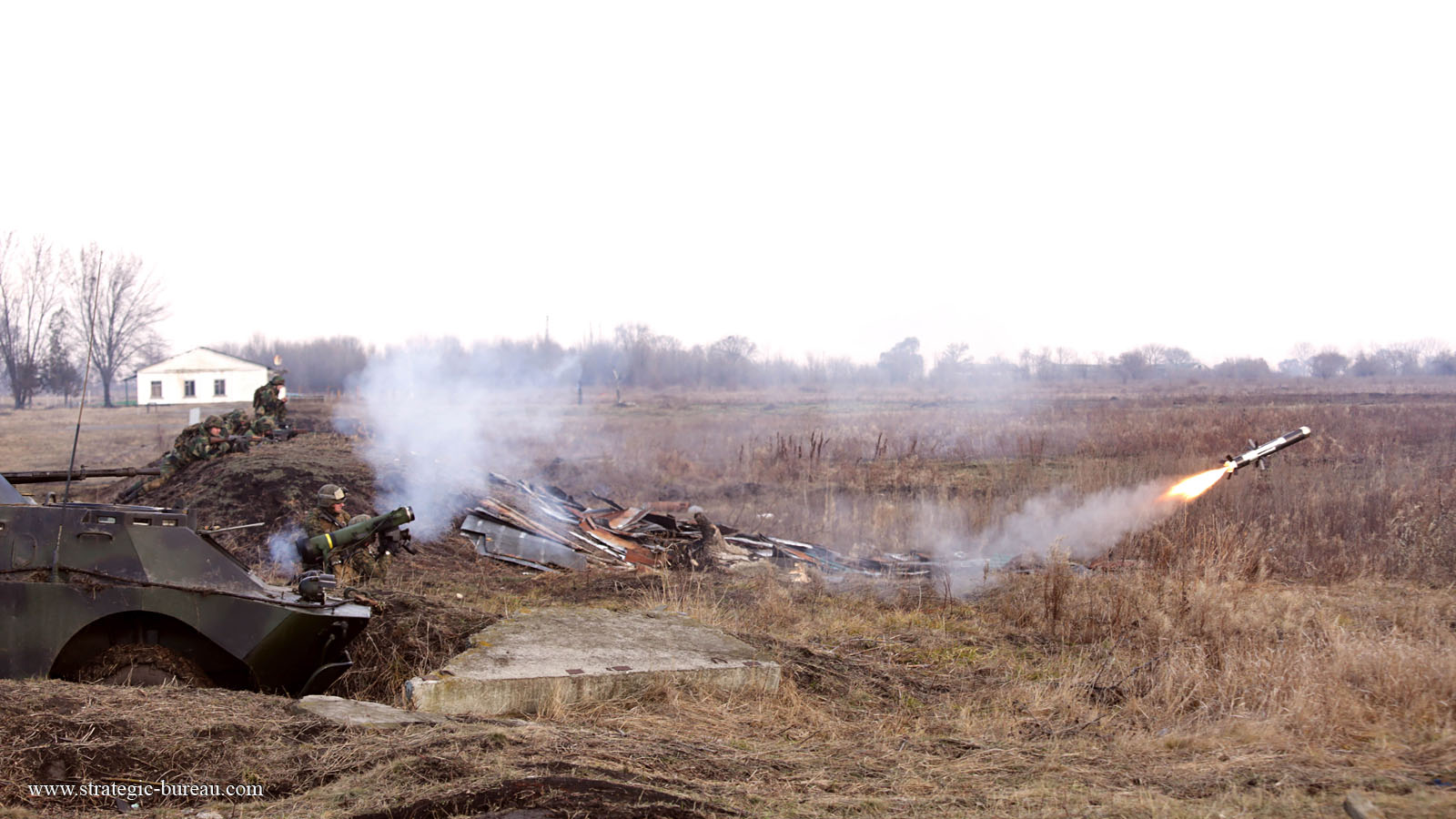

FGM-148 Javelin. Photo: USMC
