F-22 Raptor



Avion de chasse furtif américain F-22 Raptor



F-22 002

F-22 Raptor. Photo Credit : Senior Airman Justin Hodge / ANG



     Le F-22 Raptor est un avion de chasse furtif américain. Il est développé dans les années 1980 par Lockheed Martin. Le premier vol a eu lieu le 29 septembre 1990. Le F-22 Raptor est mis en service le 15 décembre 2005.

     Le F-22 Raptor est destiné aux missions de supériorité aérienne et possède les capacités de renseignement, de guerre électronique et d’attaque au sol. Par ses capacités de furtivité, sa vitesse et son électronique avancée, il est considéré comme un chasseur tactique et un élément stratégique de la puissance aérienne américaine.

     L’armement du F-22 Raptor est composé d’un canon interne rotatif à six tubes M61A2 Vulcan de 20 mm et de trois soutes à armement internes. Il peut recevoir sur quatre pylônes externes jusqu’à 9 t d’armement ou des réservoirs de carburant.

     Le F-22 Raptor est doté du système de détection passif AN/ALR-94, avec trente antennes intégrées dans les ailes et le fuselage, capable de détecter les signaux des radars. Deux moteurs Pratt & Whitney F119-PW-100 lui offrent la capacité de voler à la vitesse Mach 1,5 sans post-combustion. Les tuyères des moteurs sont dotées de la capacité de poussée vectorielle avec leur orientation de ± 20° sur l’axe de tangage.

     La production du F-22 Raptor est arrêtée en 2011. L’objectif initial de 700 avions a été réduit à 187 appareils, en plus des huit prototypes. Les Etats-Unis est le seul pays à employer le F-22 Raptor.




Armement

Canon : M61A2 Vulcan 6 x 20 mm, 480 obus
Soutes internes : 8 missiles/bombes
Pylônes externes : 8 missiles/bombes ou 4 réservoirs de carburant

Missiles air-air : AIM-120 AMRAAM, AIM-9 Sidewinder
Bombes : JDAM, GBU-39 Small Diameter Bombs


Caractéristiques techniques

Equipage : 1
Motorisation : 2 x Pratt & Whitney F119-PW-100
Puissance : 2 x 156 kN avec postcombustion
Vitesse maximale : 2 414 km/h (Mach 2.25)
Plafond : 19 812 m
Rayon d’action : 2 960 km

Poids à vide : 19 700 kg
Poids avec armement (en ordre de combat) : 25 100 kg
Poids maximal (au décollage) : 35 300 kg


Dimensions

Longueur : 18.90 m
Envergure : 17.3 m
Hauteur : 5.05 m

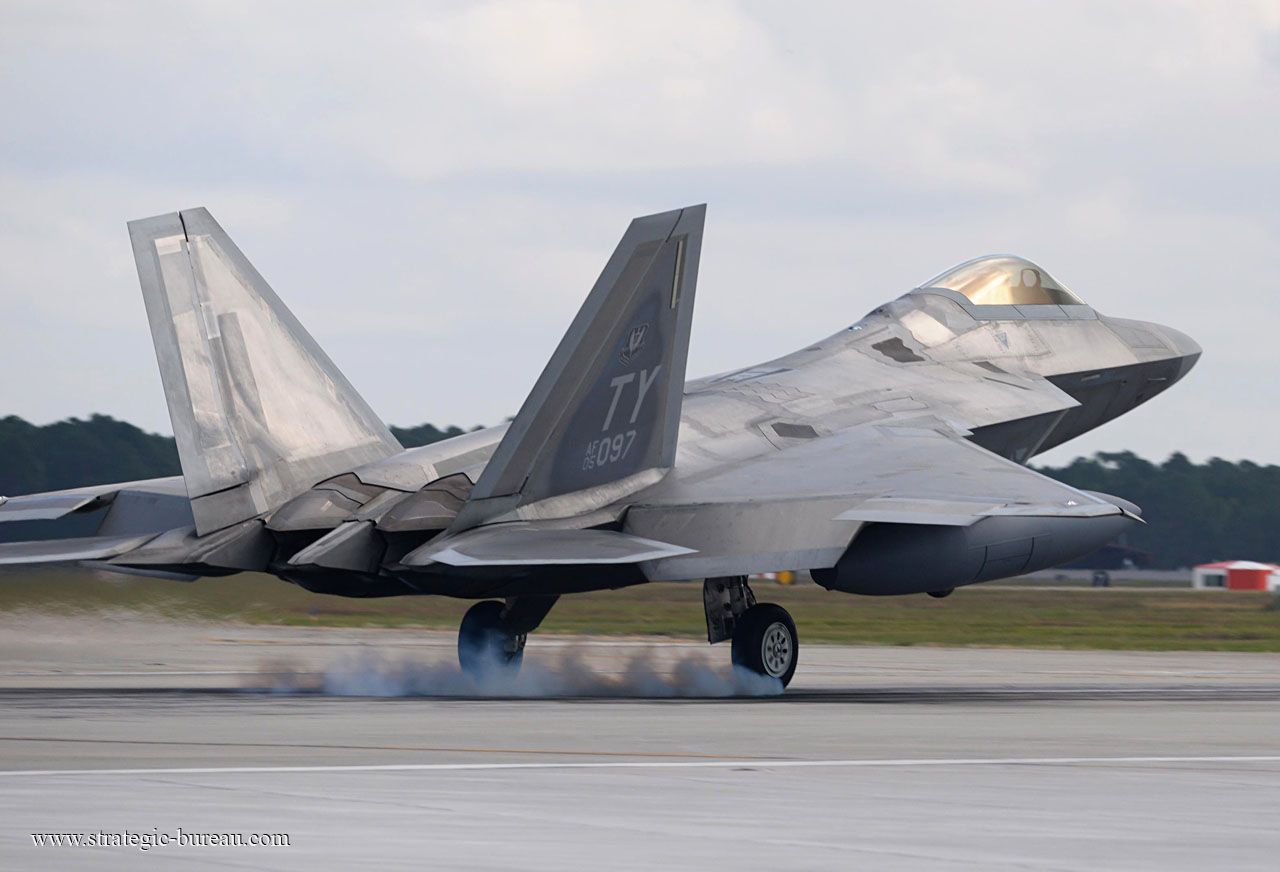

F-22 003

F-22 Raptor. Photo Credit : Senior Airman Sergio A. Gamboa / USAF

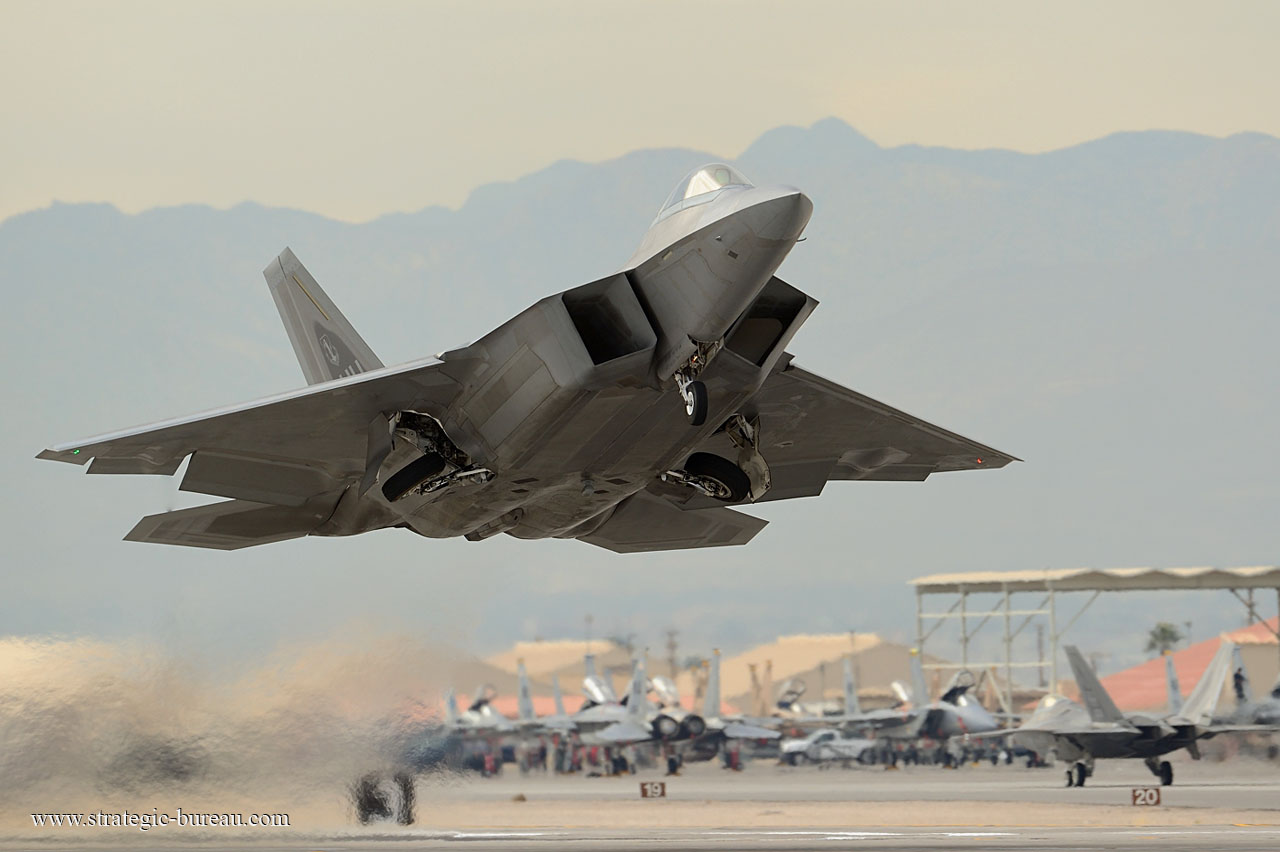

F-22 004

F-22 Raptor. Photo Credit : Glenn Bloore

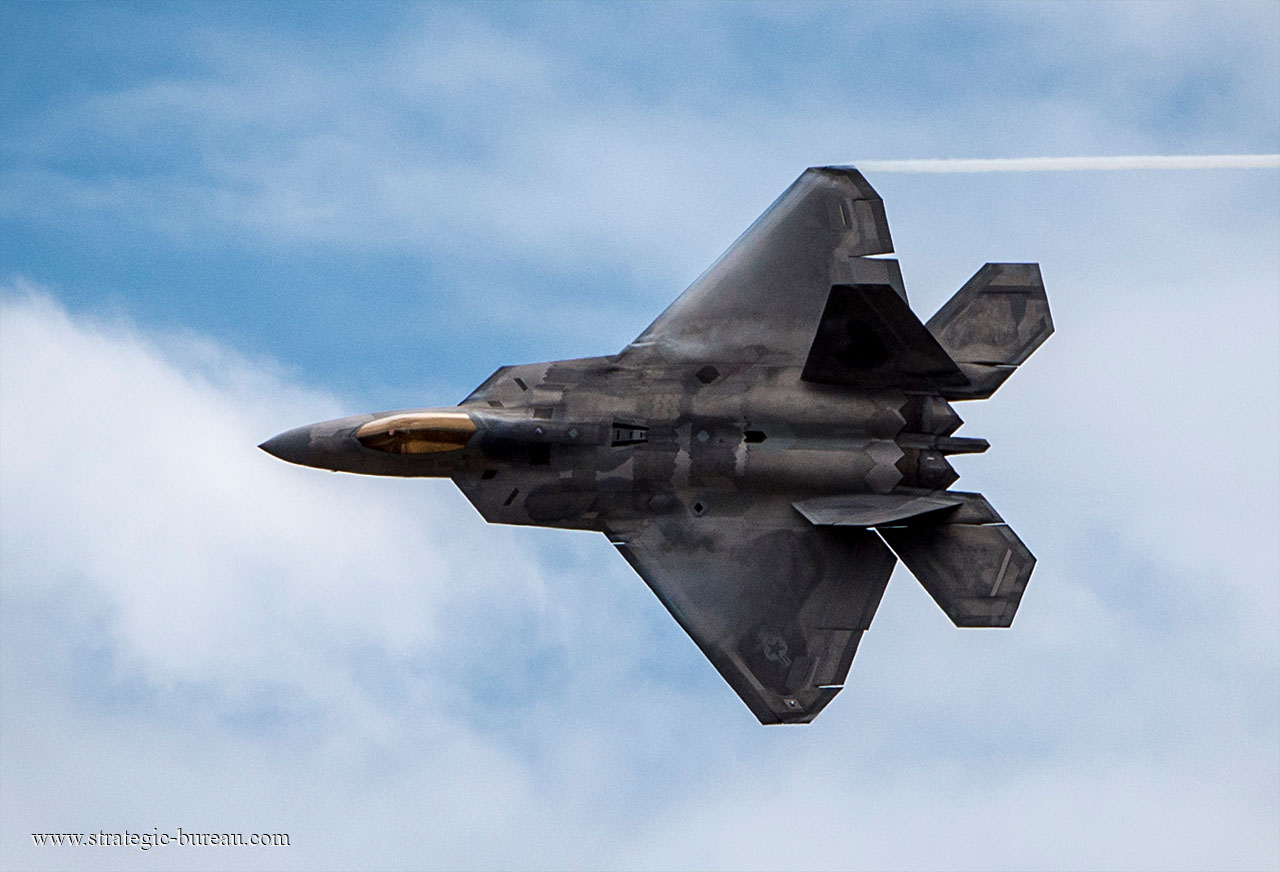

F-22 005

F-22 Raptor. Photo Credit : Capt. Raymond Geoffroy / USAF

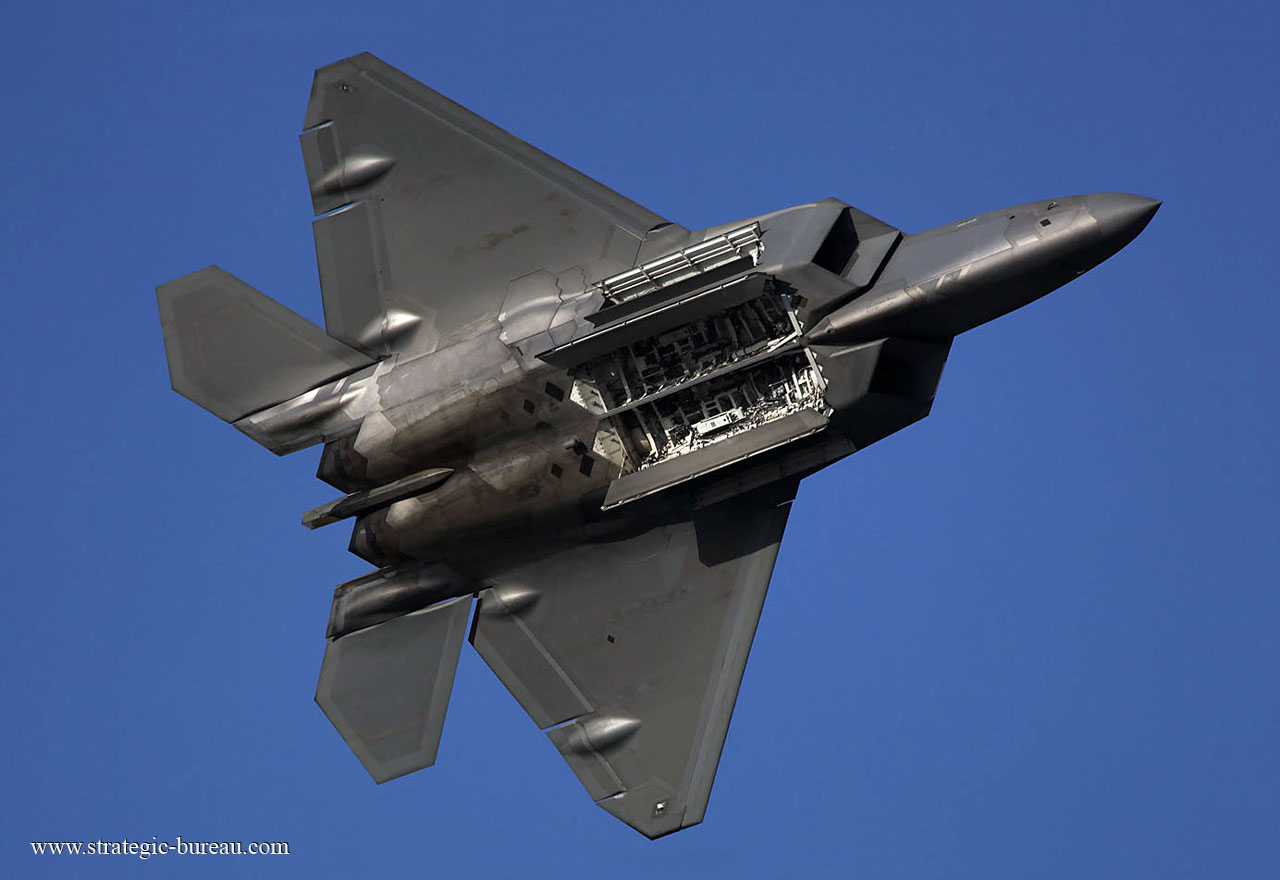

F-22 006

F-22 Raptor. Photo Credit : USAF

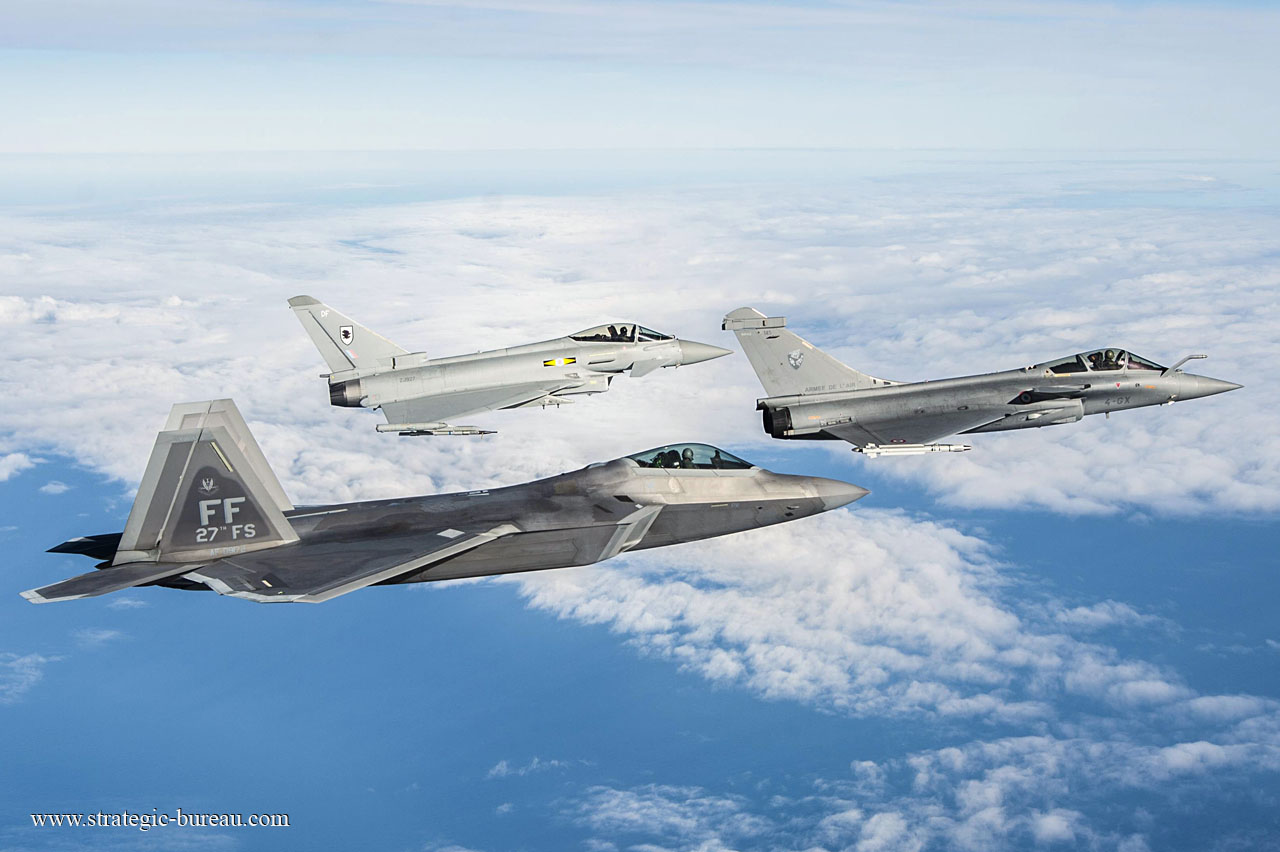

F-22 Rafale Typhoon 007

F-22 Raptor, EF-2000 Typhoon and Rafale. Photo Credit : Senior Airman Kayla Newman / USAF
