BM-21V



Lance-roquette multiple russe BM-21V



BM-21V_Grad-V_lrm_Russie_001

BM-21V Grad-V



     Le BM-21V est un lance-roquette multiple de 122 mm russe. Il a été développé sous le nom 9K54 Grad-V en Union soviétique dans les années 1960 par NPO Splav pour les unités des parachutistes. Le BM-21V est entré en service en 1967.

     Le BM-21V est développé pour fournir aux troupes des parachutistes un appui artillerie. Il est parachutable avec le système MKS5-128M sur la plateforme PP-128-5000 grâce à son poids à vide de 5,2 tonnes. Le poids en ordre de combat avec les roquettes et l’équipage est de 6 tonnes.

     Le système d’arme est dérivé du BM-21 Grad et est composé de douze tubes de lancement de 122 mm. Il peut tirer toute la gamme de roquettes de 122 mm développée pour le BM-21 Grad : explosive, à sous-munition, incendiaire. Le BM-21V emploie le châssis du poids-lourd GAZ-66B en configuration 4×4.

     Le BM-21V est produit en quantité réduite. Après la dissolution de l’Union soviétique, il est resté au service des forces armées de la Russie, de l’Ukraine, de la Biélorussie, du Kazakhstan.




Armement

Roquettes : 12 x 122 mm
Portée : 5 km à 20.75 km


Caractéristiques techniques

Equipage : 2
Châssis : GAZ-66V
Motorisation : ZMZ-66 diesel, 115 ch
Vitesse : 85 km/h
Poids : 6 t


Dimensions

Longueur : 5.65 m
Largeur : 2.40 m
Hauteur : 2.44 m

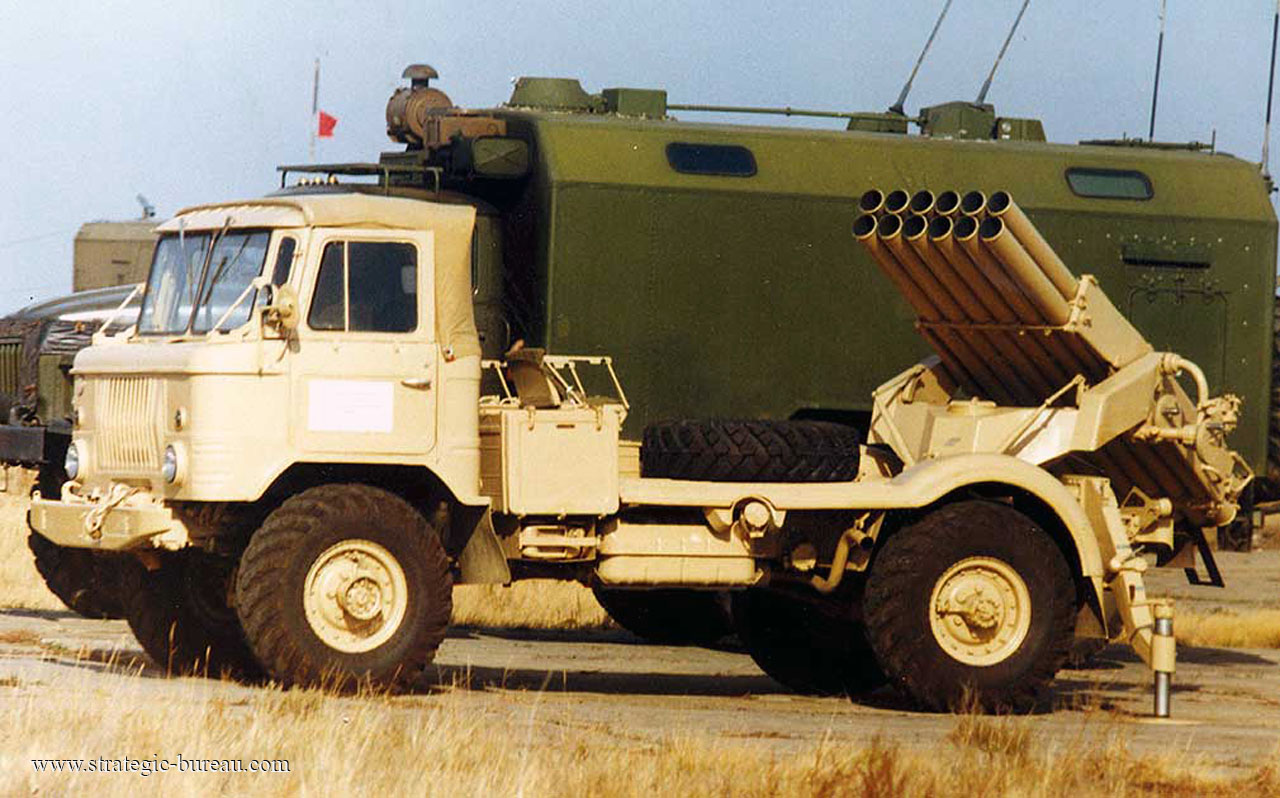

BM-21V_Grad-V_lrm_Russie_002

BM-21V Grad-V



BM-21V_Grad-V_lrm_Russie_003

BM-21V Grad-V



BM-21V_Grad-V_lrm_Russie_004

BM-21V Grad-V
