BM-21 Grad



Lance-roquette multiple russe BM-21 Grad



BM-21_LRM_Russie_001

BM-21 Grad. Photo: Russian Armed Forces



     Le BM-21 Grad est un lance-roquette multiple de 122 mm russe. Il est développé en Union soviétique dans les années 1950-1960 par NPO Splav. Le BM-21 Grad est entré en service en 1963. La production est arrêtée en 1988.

     Le BM-21 Grad est développé pour remplacer le lance-roquette multiple BM-14. Découvert par l’OTAN en 1964, il a été baptisé en Occident à ses débuts M1964. Le système complet dans la dénomination russe porte le nom 9K51 Grad.

     Le BM-21 Grad possède le châssis à roues 6×6 du poids-lourd Ural-375D. Le véhicule lanceur BM-21, Boevaya Machina – véhicule de combat, est équipé de 40 tubes de lancement de roquette de 122 mm. La portée maximale varie selon le type de munition entre 14 km et 20,75 m. La nouvelle gamme de munition allonge la distance de tir jusque 40 km.

     Le BM-21 Grad est très largement diffusé dans le monde. Son système d’arme, installé sur différents porteurs, donna naissance à une large gamme de lance-roquette multiple: BM-21V Grad-V russe, RM-70 tchécoslovaque, APR-40 roumain, WR-40 Langusta polonais, Type-89 chinois.
 –
 –
 –
 –
Armement

Roquettes : 40 x 122 mm
Portée : 5 km à 20.75 km
Portée avec la roquette 9M521 : 40 km
Cadence de tir : salve complète 20 s


Caractéristiques techniques

Equipage : 3
Motorisation : ZiL-375 diesel, 180 ch
Vitesse : 75 km/h
Poids : 13.7 t


Dimensions

Longueur : 7.35 m
Largeur : 2.40 m
Hauteur : 3.09 m



Infographies

Basse définition

Haute définition



BM-21_LRM_Russie_002

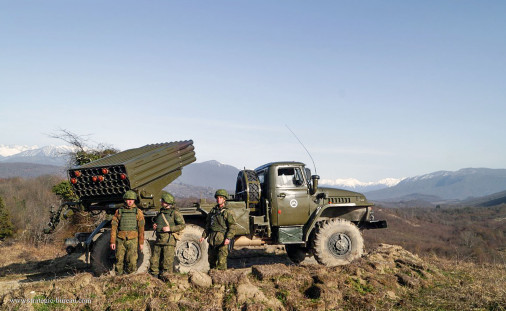

BM-21 Grad. Photo: Russian Armed Forces



BM-21_LRM_Russie_003

BM-21 Grad. Photo: Russian Armed Forces



BM-21_LRM_Russie_004

BM-21 Grad. Photo: Russian Armed Forces
