1991: 2S23 Nona-SVK



Canon-mortier automoteur russe 2S23 Nona-SVK



2S23_Nona-SVK_artillerie_Russie_004

2S23 Nona-SVK. Photo: Russian Army



     Le 2S23 Nona-SVK est un canon-mortier automoteur russe de 120 mm. Il est développé en Union soviétique par l’usine de Perm en coopération avec l’Institut de recherche de Klimovsk et l’Institut de recherche TsNII Burevestnik de Nijni Novgorod. Il est entré en service en 1991.

     Le 2S23 Nona-SVK emploie le châssis du véhicule blindé de combat à roues 8×8 BTR-80 modifié. Il est doté de capacité amphibie.

     Le 2S23 Nona-SVK est armé d’un canon-mortier rayé de 120 mm installé dans une tourelle bi-place. Le système d’arme est derivé du canon-mortier automoteur chenillé 2S9 Nona-S.




Armement

Canon-mortier : 2A60, 120 mm x24.2 calibres
Mitrailleuse : 7.62 mm
Portée : 12.8 km
Cadence de tir : 6-8 obus par minute


Caractéristiques techniques

Equipage : 4
Motorisation : KamAZ 7403, 260 ch
Vitesse : 80 km/h
Vitesse sur l’eau : 10 km/h
Poids : 14.5 t


Dimensions

Longueur du châssis : 7.73 m
Largeur : 2.90 m
Hauteur : 3.07 m
Elévation du canon : -4°/+80°

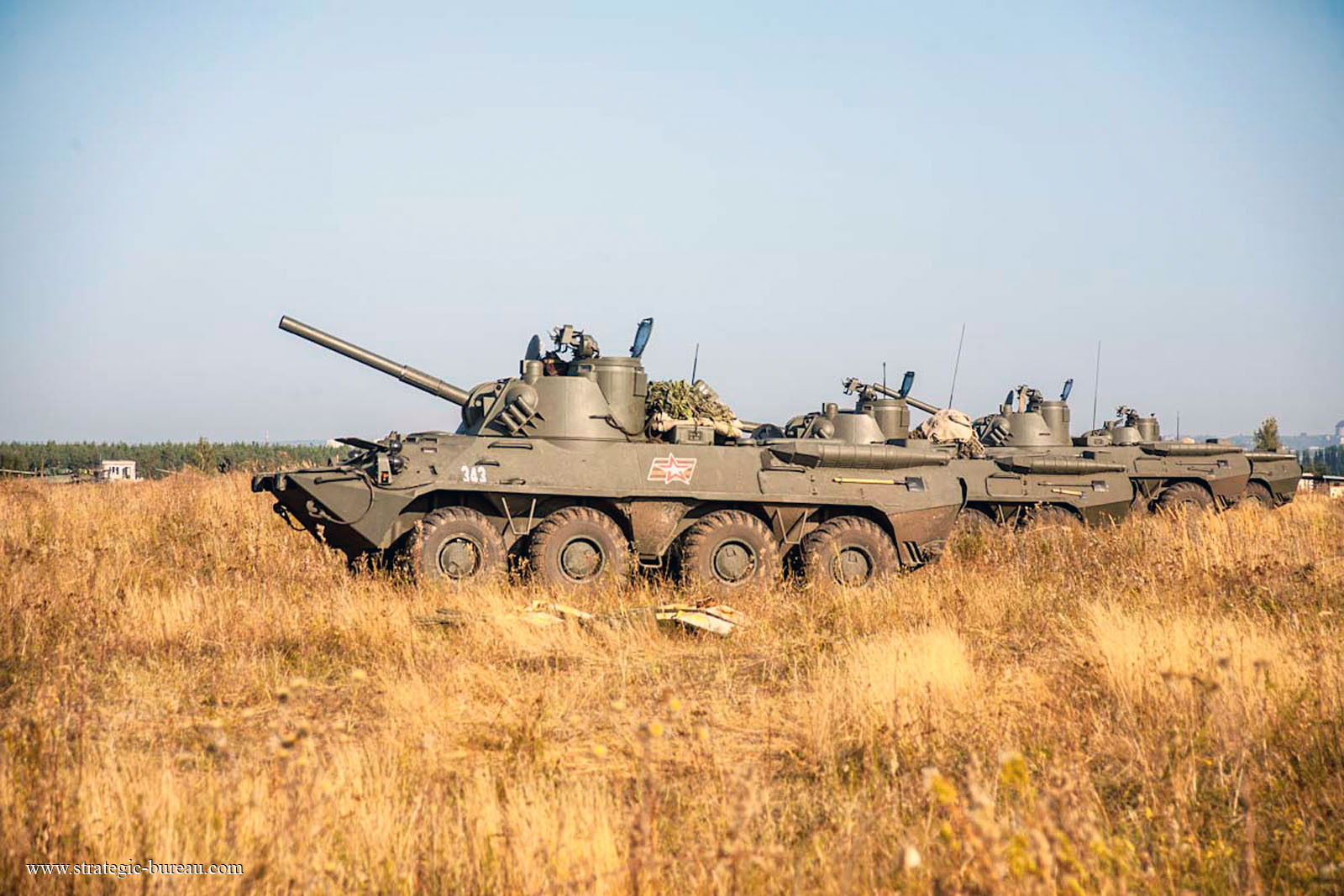

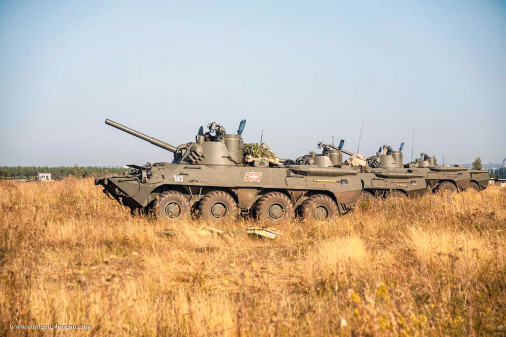

2S23_Nona-SVK_artillerie_Russie_001

2S23 Nona-SVK. Photo: Russian Army

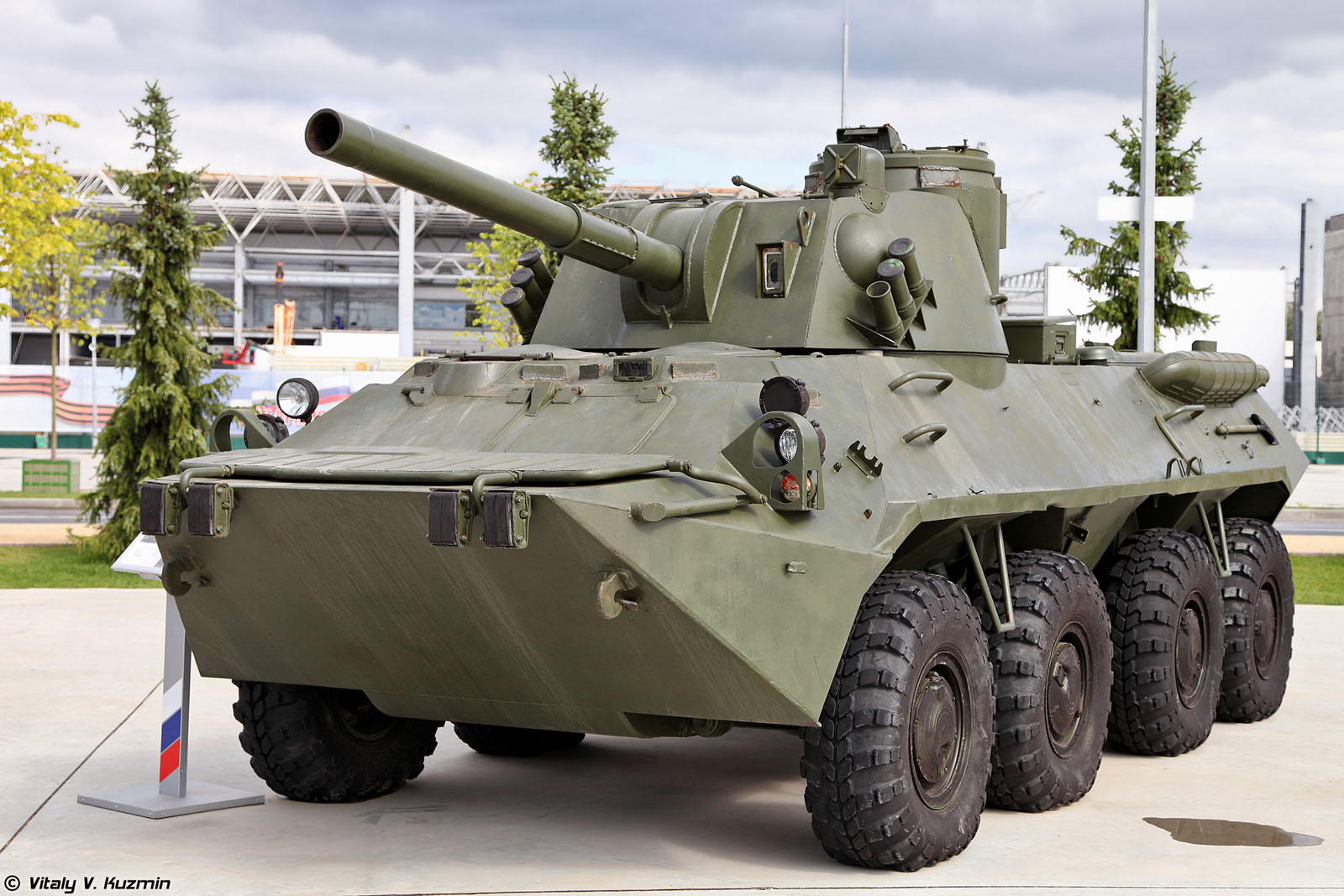

2S23_Nona-SVK_artillerie_Russie_002

2S23 Nona-SVK. Photo : Vitaly Kuzmin

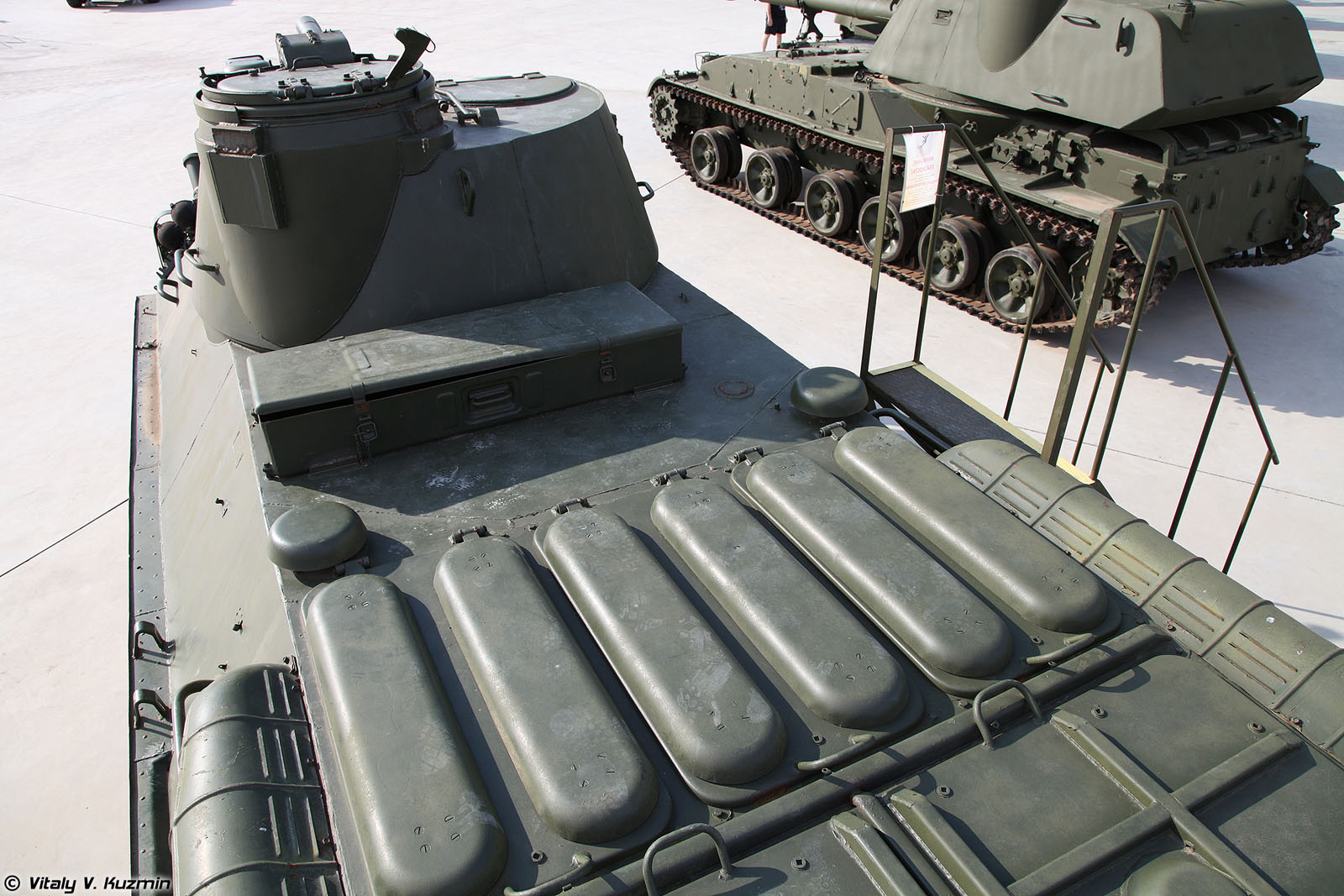

2S23_Nona-SVK_artillerie_Russie_003

2S23 Nona-SVK. Photo: Vitaly Kuzmin

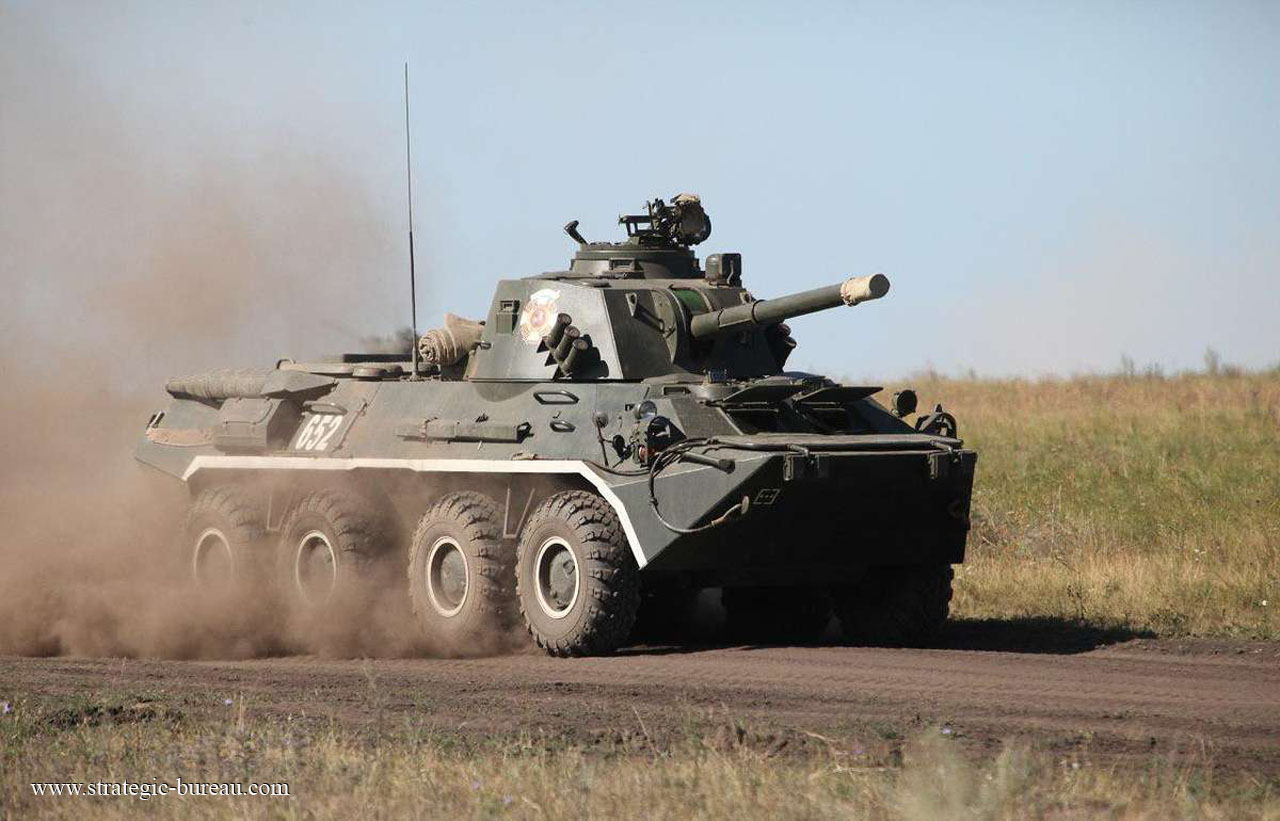

2S23_Nona-SVK_artillerie_Russie_005

2S23 Nona-SVK. Photo: Russian MoD

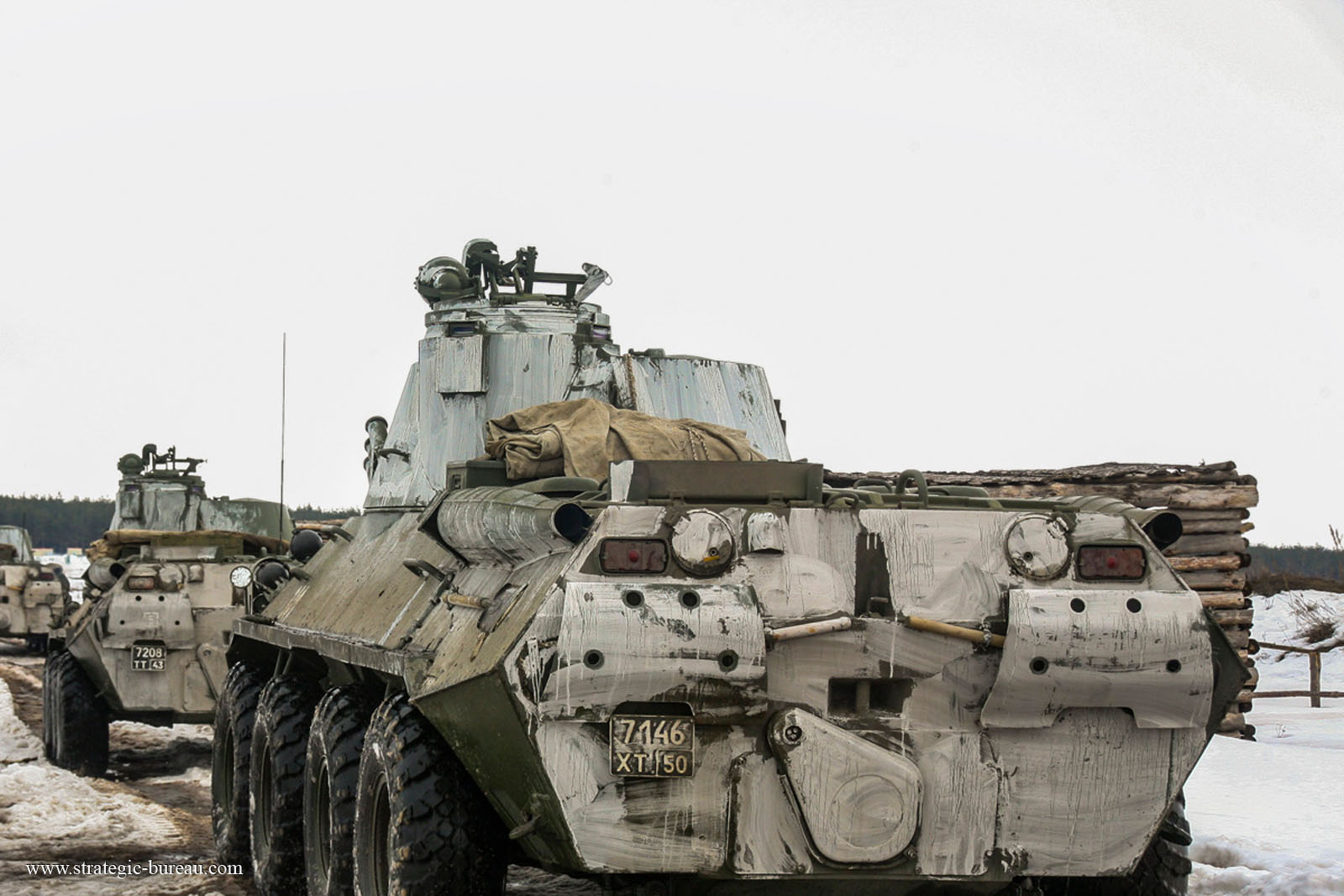

2S23_Nona-SVK_artillerie_Russie_006

2S23 Nona-SVK. Photo: Russian MoD

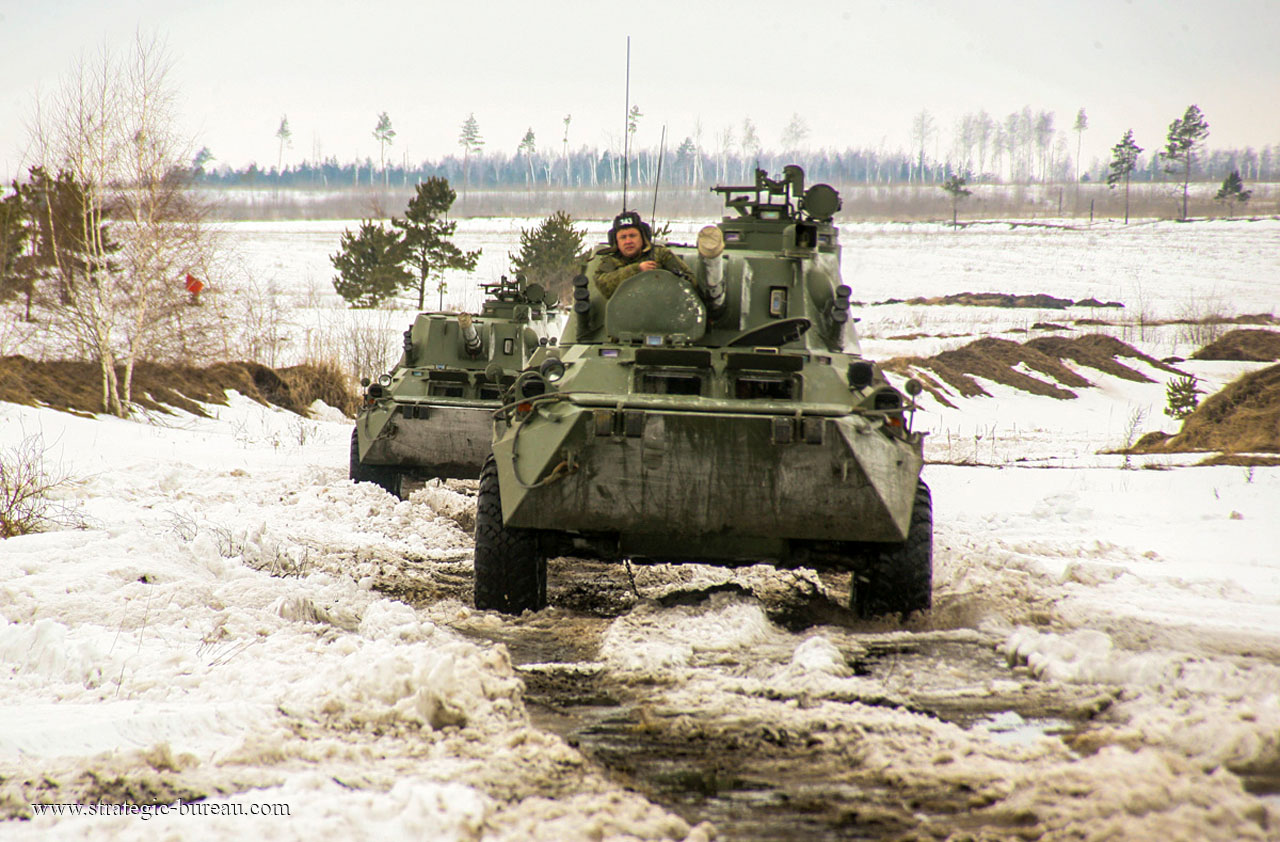

2S23_Nona-SVK_artillerie_Russie_007

2S23 Nona-SVK. Photo: Russian MoD

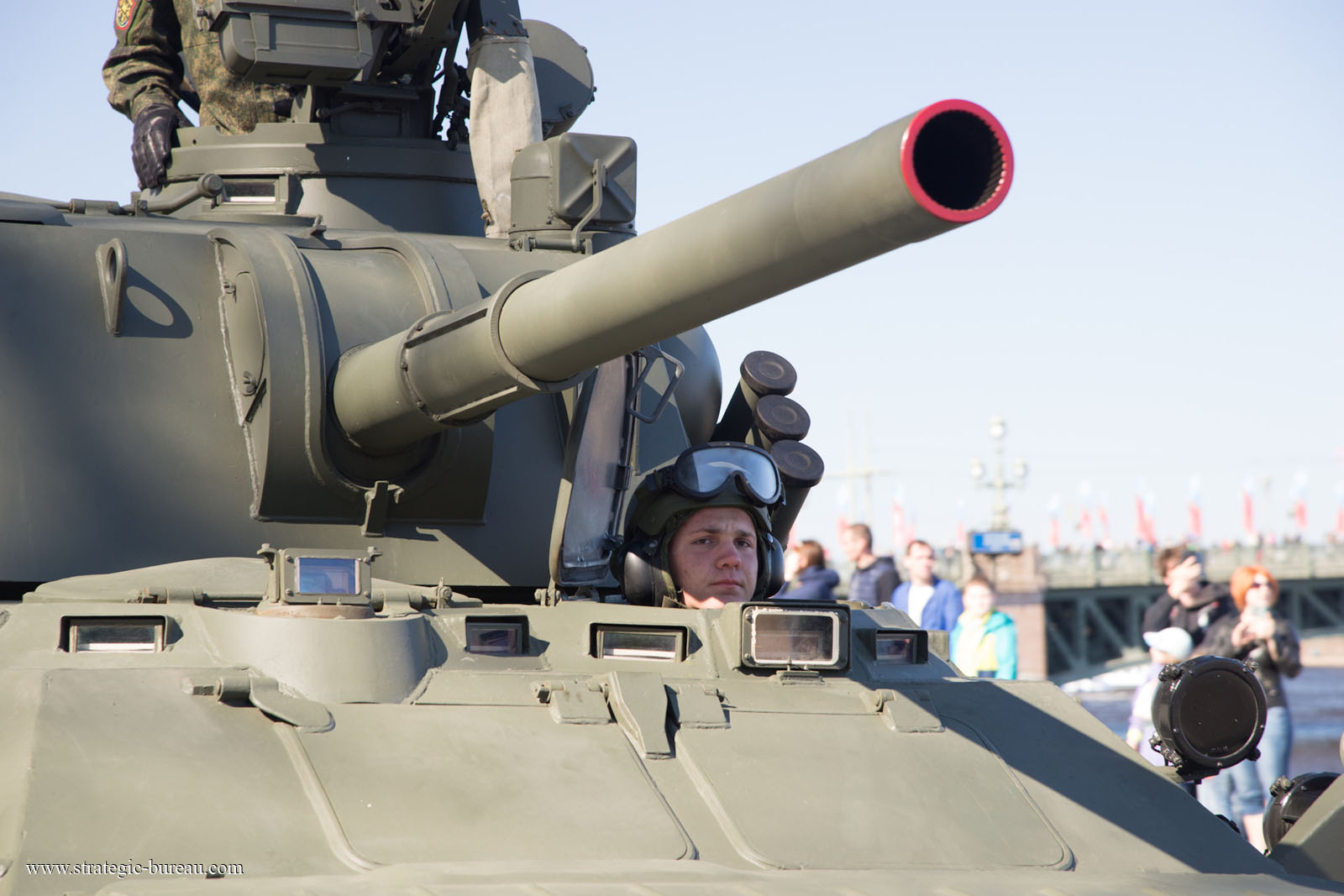

2S23_Nona-SVK_artillerie_Russie_008

2S23 Nona-SVK

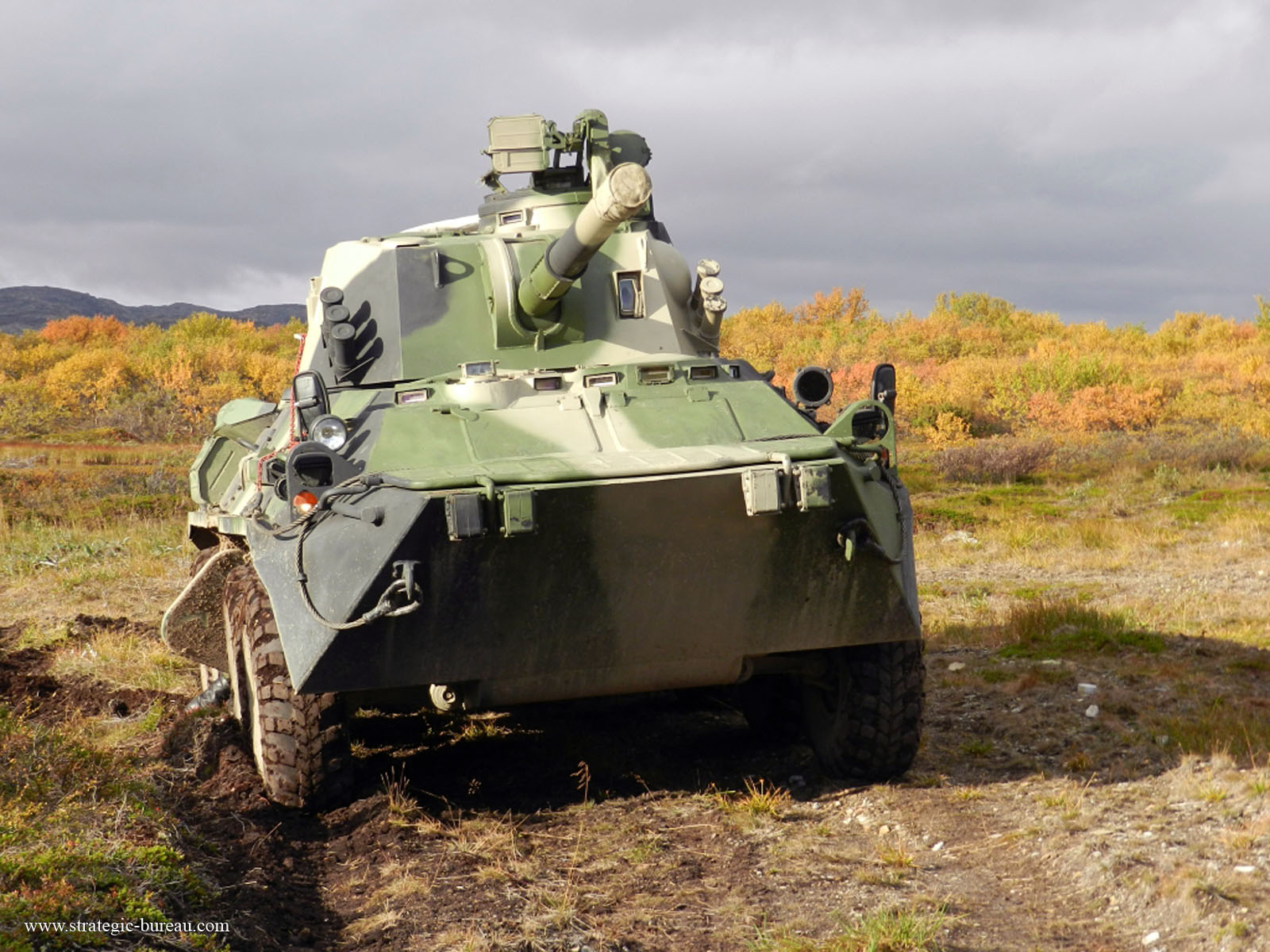

2S23_Nona-SVK_artillerie_Russie_009

2S23 Nona-SVK. Photo: Russian Army

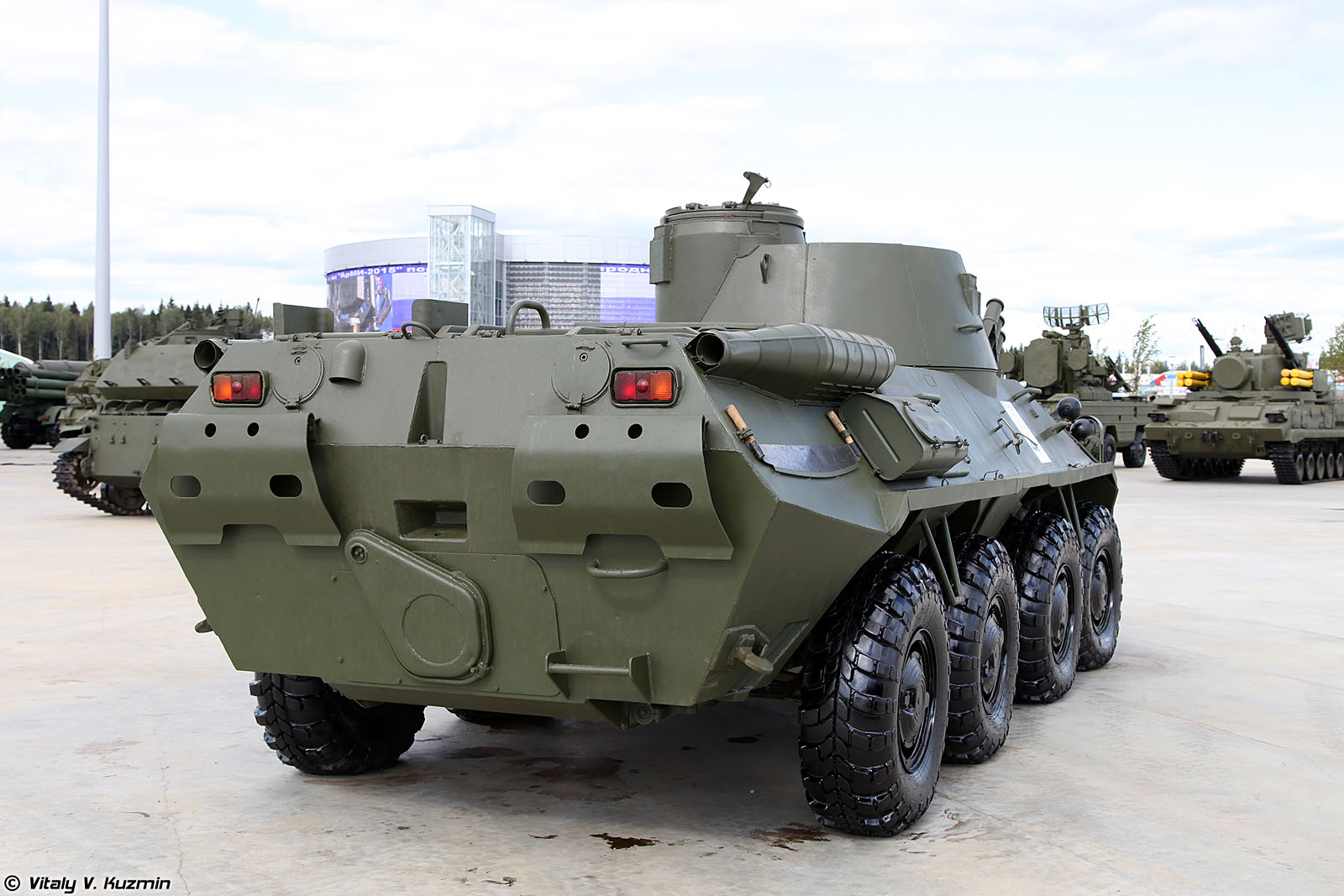

2S23_Nona-SVK_artillerie_Russie_010

2S23 Nona-SVK. Photo : Vitaly Kuzmin

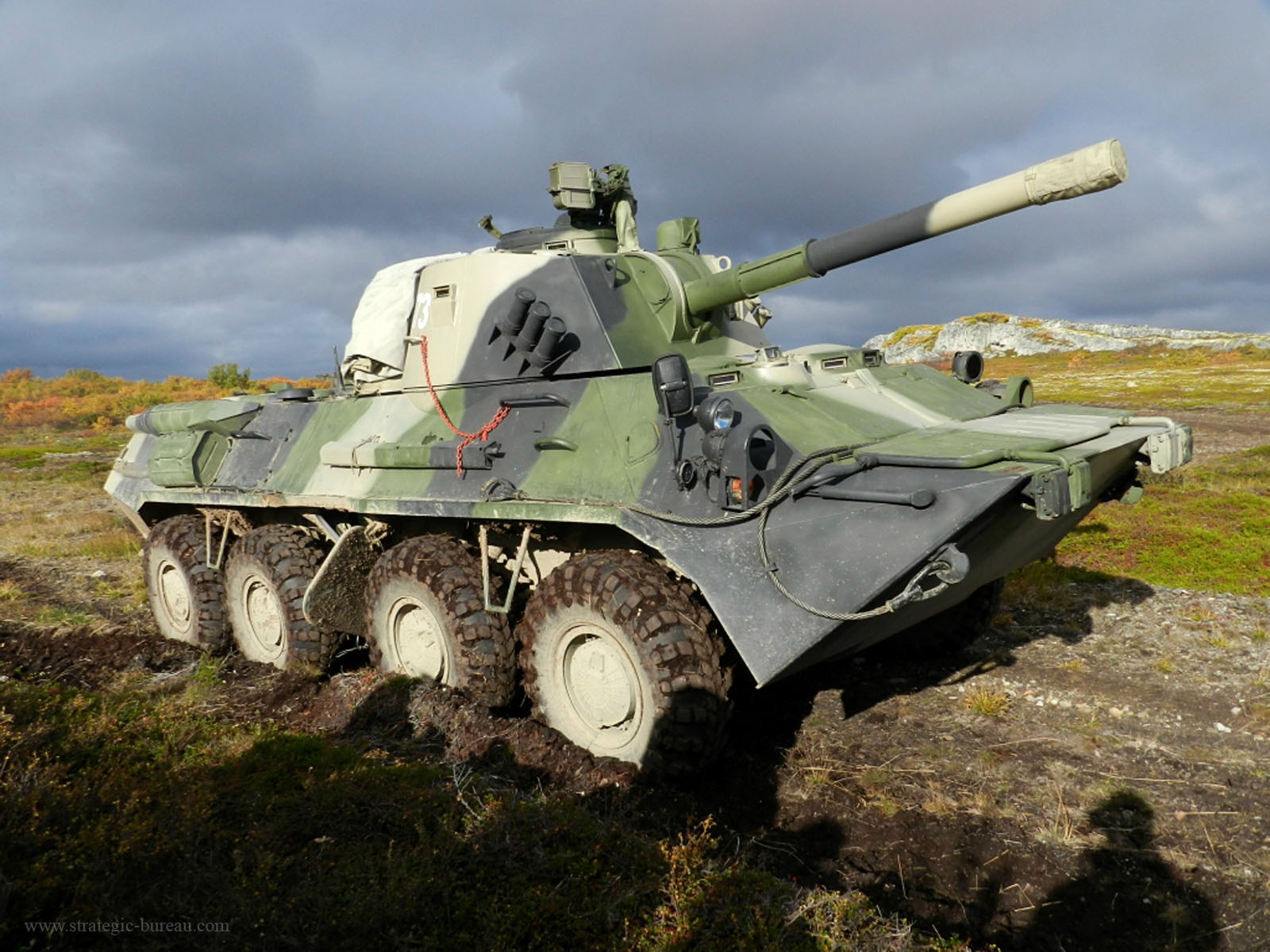

2S23_Nona-SVK_artillerie_Russie_011

2S23 Nona-SVK. Photo: Russian Army
