ZBD-04



Véhicule blindé de combat d’infanterie chinois ZBD-04



ZBD-04 001

ZBD-04. Photo: PLA



     Le ZBD-04 est un véhicule blindé de combat d’infanterie chinois. Il est développé dans les années 1990 par Norinco, North Industries Corporation. Le ZBD-04 est entré en service en 2005. Il est également conu sous les noms ZBD-97 et Type-97.

     Le ZBD-04 est équipé d’une tourelle dérivée du véhicule blindé de combat d’infanterie russe BMP-3, produit en Chine sous licence avec quelques modifications. Son armement est composé d’un canon de 30 mm jumelé à un canon de 100 mm et une mitrailleuse coaxiale de 7,62 mm. Le canon 2A70 de 100 mm à basse pression est apte à tirer des obus classiques et des missiles antichars.

     Le ZBD-04 intègre la tourelle du BMP-3 sur un châssis entièrement nouveau. Le châssis possède une architecture classique: la motorisation est à l’avant droite et le pilote et un membre de l’équipage sont à gauche. Le ZBD-04 embarque sept fantassins équipés.





Armement

Canon : 100 mm
Canon : 30 mm
Mitrailleuse coaxiale : 7.62 mm


Caractéristiques techniques

Equipage : 3 + 7
Motorisation : diesel, 590 ch
Vitesse : 65 km/h
Poids : 21.5 t


Dimensions

Longueur du châssis : 7.62 m
Largeur : 3.55 m
Hauteur : 2.48 m







ZBD-04 002

ZBD-04. Photo: PLA



ZBD-04 003

ZBD-04. Photo: PLA



ZBD-04 004

ZBD-04. Photo: PLA



ZBD-04 005

ZBD-04. Photo: PLA



ZBD-04_12_DP

ZBD-04. Photo: PLA

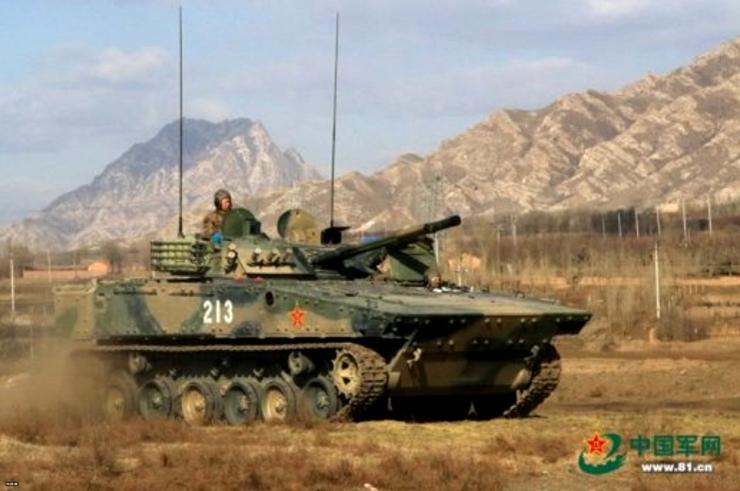

ZBD-04_10_DP

ZBD-04. Photo: PLA



ZBD-04_11_DP

ZBD-04. Photo: PLA
