F-14 Tomcat



Avion de chasse embarqué américain
F-14 Tomcat



F-14_Tomcat_chasseur_USA_001

F-14A Tomcat. Photo : SSgt. Suzane M. Jenkins/USAF



     Le F-14 Tomcat est un avion de chasse embarqué américain. Il est développé dans les années 1960-1970 par Grumman. Le premier vol a eu lieu le 21 décembre 1970. Le F-14 Tomcat est entré en service en septembre 1974.

     Le F-14 Tomcat est un avion à géométrie variable. Il est conçu pour être employé à partir d’un porte-avions. 712 exemplaires ont été construits entre 1972 et 1991.

     La version F-14A est équipée de deux turboréacteurs Pratt & Whitney TF30-P-414. 545 F-14A ont été livrés à l’US Navy. 79 exemplaires du F-14A, sur les 80 commandés, ont été exportés en Iran.

     La version F-14B est équipée de deux turboréacteurs General Electric F110-GE-400. 38 F-14B ont été construits et 48 autres modernisés à partir du F-14A. La version F-14D Super Tomcat a reçu une nouvelle avionique numérique, un nouveau radar AN/APG-71 et une planche de bord tout écran. 37 F-14D ont été construits et 18 modernisés à partir du F-14A.

     Le F-14 Tomcat est retiré du service actif de l’US Navy le 22 septembre 2006, remplacé par le chasseur embarqué F/A-18E/F Super Hornet.


Versions

F-14A – mis en service en 1974 (2 turboréacteurs Pratt & Whitney TF30)
F-14B – mis en service en 1987 (2 turboréacteurs General Electric F110-GE-400)
F-14D – mis en service en 1990 (nouveau radar AN/APG-71)




Armement

Canon : 20 mm, M61A1 Vulcan
Pylônes externes : 6 pylônes + 2 underwing, 6 580 kg d’armement
Missiles air-air : AIM-54 Phoenix, AIM-7 Sparrow, AIM-9 Sidewinder
Missiles air-sol : GBU-12 Paveway II, GBU-38B
Bombes : Mark 82, Mark 83


Caractéristiques techniques

Equipage : 2 (1 pilote + 1 officier d’interception radar)
Motorisation : 2 x Pratt & Whitney TF30-P-144
Poussée unitaire : 64,77 kN / 111,65 kN avec postcombustion
Poids à vide : 19 838 kg
Poids avec armement : 27 700 kg
Poids maximal au décollage : 33 725 kg


Performances

Vitesse maximale : 2 485 km/h (Mach 2,34)
Plafond : 16 000 m
Rayon d’action : 930 km
Autonomie : 3 000 km


Dimensions

Longueur : 19,10 m
Envergure : 11,65 m / 19,55 m (géométrie variable)
Hauteur : 4,88 m
Surface alaire : 52,49 m²









F-14_Tomcat_chasseur_USA_002

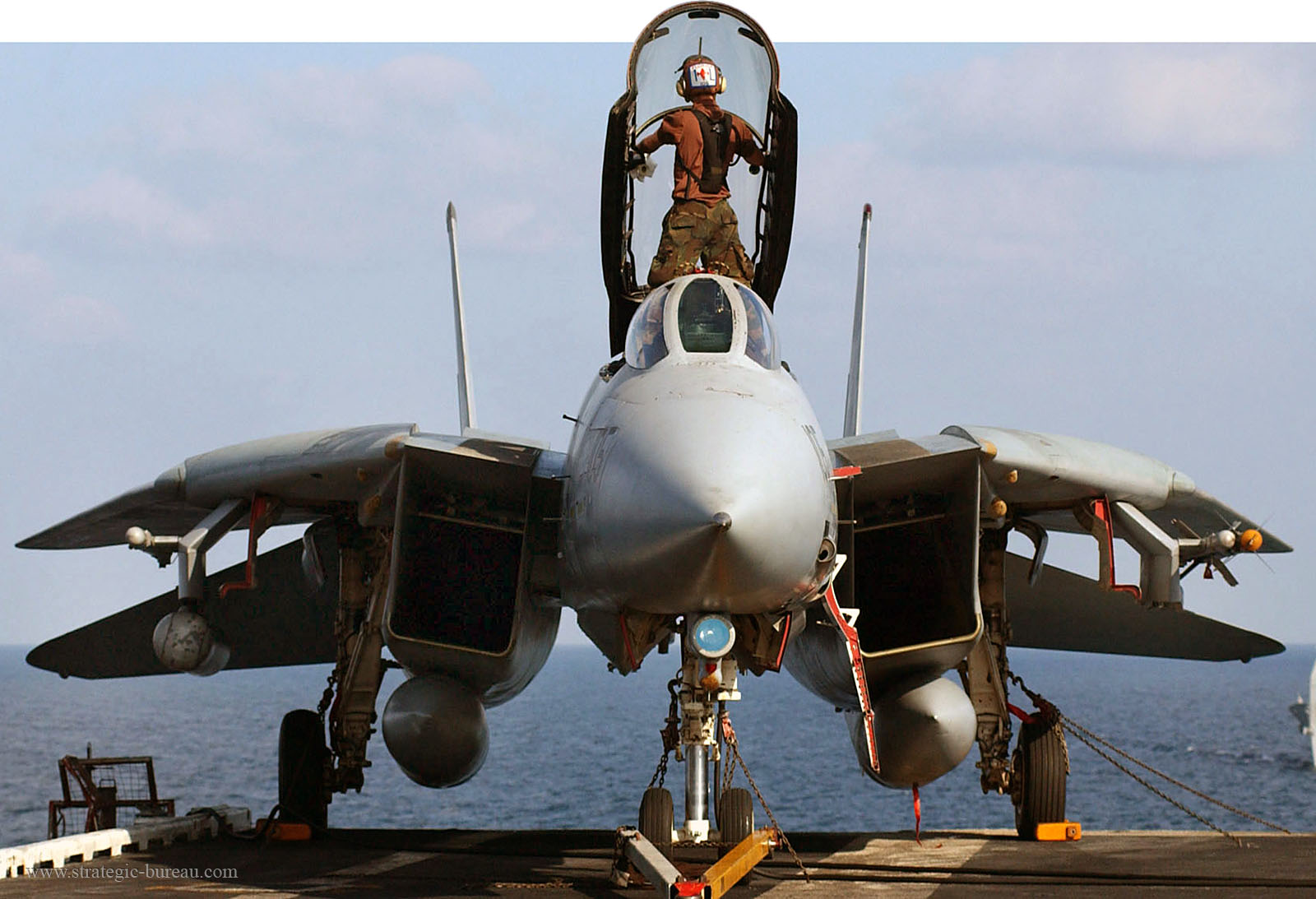

F-14 Tomcat. Photo : 3rd class Amy DelaTorres/US Navy



F-14_Tomcat_chasseur_USA_003

F-14D Tomcat. Photo : Lt.j.g Scott Timmester/US Navy



F-14_Tomcat_chasseur_USA_004

F-14D Tomcat. Photo : US Navy



F-14_Tomcat_chasseur_USA_005

F-14D Tomcat. Photo : SSgt. Michael D. Gaddis/US Air Force



F-14_Tomcat_chasseur_USA_006

F-14A Tomcat, missiles AIM-54 Phoenix. Photo : US Navy



F-14_Tomcat_chasseur_USA_007

F-14A Tomcat. Photo Credit : Morio
