9K111 Fagot (AT-4 Spigot)



Missile antichar russe 9K111 Fagot (AT-4 Spigot)



AT-4 Spigot 101

AT-4 Spigot / 9K111 Fagot



     L’AT-4 Spigot / 9K111 Fagot est un missile antichar russe. Il est développé dans les années 1960 par KB Priborostroenie et TsNII Totchmach. L’AT-4 Spigot / 9K111 Fagot est entré en service en 1973.

     « 9K111 Fagot » est l’appellation russe, il est plus connu sous la désignation OTAN « AT-4 Spigot ». L’AT-4 Spigot / 9K111 Fagot est un missile filoguidé, semi-automatique, portable par une équipe de deux hommes. Il est composé du poste de tir avec support 9P135 et du missile 9M111. Le missile est conditionné dans un tube qui sert de tube de lancement et d’emballage tactique.

     Le AT-4 Spigot / 9K111 Fagot est adopté par de nombreuses armées dans le monde.


Caractéristiques techniques missile

Calibre : 119 mm
Perforation : 200 mm d’acier a 60°
Portée maximale : 2000 m – Missile 9M111
Portée maximale : 2500 m – Missile 9M111M
Distance de tir minimale : 70 m

Vitesse initial : 75 m/sec
Vitesse de croisière : 240 m/sec
Temps de vol : 11 sec à 2000 m
Poids du missile avec le tube : 13 kg
Poids de missile : 7.7 kg
Taille du missile avec le tube L x l x h : 1098 mm x 150 mm x 205 mm
Longueur du missile L x l x h : 863 mm


Caractéristiques techniques du poste de tir

Equipe : 2
Mode de guidage : filoguidé
Cadence de tir : 3 coups en 1 min
Vitesse latéral maximal de la cible : 60 km/h
Poids du poste de tir avec trépied : 22.5 kg
Taille L x l x h : 1090 mm x 770 mm x 670 mm





AT-4 Spigot 106

AT-4 Spigot / 9K111 Fagot



AT-4 Spigot 102

AT-4 Spigot / 9K111 Fagot

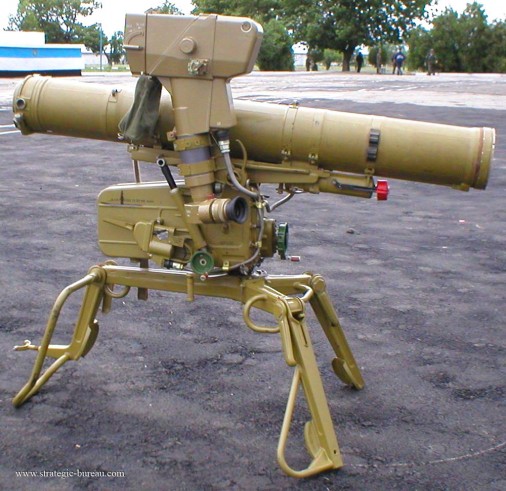

AT-4 Spigot 103

AT-4 Spigot / 9K111 Fagot



AT-4 Spigot 104

AT-4 Spigot / 9K111 Fagot



AT-4 Spigot 105

AT-4 Spigot / 9K111 Fagot



BMD-2 with AT-4 Spigot 109

BMD-2 with AT-4 Spigot
